М.Н. Цуриков: Обзор устройств и методов отлова и исследований жуков и других беспозвоночных

М.Н. Цуриков

(Заповедник «Галичья гора» Воронежского госуниверситета)

I. Универсальные методы исследования

1. Устройство для захвата беспозвоночных (Цуриков, Цуриков, 2001)

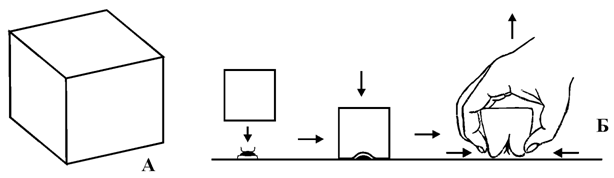

Рисунок 113. Устройство для захвата беспозвоночных

Устройство (см. рис. 113, А) представляет собой поролоновый кубик размерами 40×40×40 мм и служит для мягкого захвата беспозвоночных перемещающихся по ровным поверхностям (почва, ствол дерева и т.п.). Для отлова необходимо быстро прикрыть животное и прижать его к поверхности почвы, после чего указательным и большим пальцами правой руки необходимо сдавить кубик в нижней трети своей высоты (см. рис. 113, Б). При этом на нижней поверхности поролонового кубика образуется складка, края которой захватывают экземпляр беспозвоночного с двух сторон, мягко и надежно его удерживая.

2. Зажим для исследования мелких беспозвоночных (Цуриков, Цуриков, 2001)

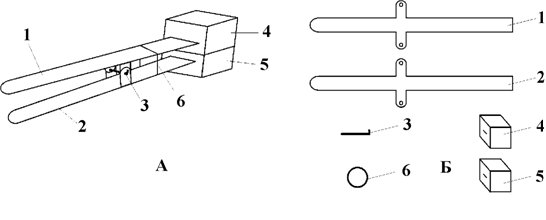

Рисунок 114. Зажим для исследования мелких беспозвоночных (объяснение в тексте)

Зажим (см. рис. 114, А, Б) состоит из корпуса (1) представляющего собой футляр шариковой ручки, устройства (2), изготовленного из цельного куска стальной проволоки с диаметром сечения 0,5 мм, а также кнопки (3). На вершине корпуса (1) необходимо сделать поперечный разрез длиной 4 мм и шириной 1 мм, а в 30 мм от вершины сбоку проделать отверстие диаметром 3 мм, в которое изнутри следует вставить кнопку (3), после чего устройство (2) нужно поместить в корпус (1) так, как показано на рис. 114, А и Б. При этом основной конец устройства (2) перед завинчиванием колпачка целесообразно зафиксировать в определенном положении при помощи кусочка пластилина так, чтобы кнопка (3) контактировала с устройством (2) (см. рис. 114, В). Описанная конструкция позволяет захватывать, удерживать и даже определять при помощи бинокулярного микроскопа мелких беспозвоночных, не причиняя им вреда. Для этого нужно нажать на кнопку (3), что приводит к раздвиганию вершин устройства (2), после чего следует поместить эти вершины с двух сторон от объекта исследования и отпустить кнопку (3). За счет упругости конструкции устройства (2) кнопка (3) возвращается в исходное положение, а животное оказывается зажатым между вершинами устройства (2). В зависимости от объектов исследования концы устройства (2) можно расплющить или оставить цилиндрическими.

3. Зажим для мягкого удержания беспозвоночных (Цуриков, Цуриков, 2001)

Рисунок 115. Зажим для мягкого удержания беспозвоночных (объяснение в тексте)

Зажим (см. рис. 115, А, Б) состоит из двух металлических пластин (1 и 2) размерами 150×10 мм, имеющих по два выступа с отверстиями в средней части. Согнув выступы перпендикулярно плоскости пластин, необходимо совместить отверстия обоих пластин и зафиксировать это положение, пропустив сквозь них кусок проволоки (3) с последующим загибом обоих концов. Далее на вершины пластин (1 и 2) необходимо надеть кубики из поролона (4 и 5), размеры ребер которого должны быть 30 мм. Удобнее всего предварительно сделать разрезы перпендикулярно одной из граней кубиков с тем, чтобы было удобно погружать в них вершины пластин (1 и 2) (см. рис. 115, Б). Затем на пластины (1 и 2) следует надеть кольцо (6) из тонкой резинки, предназначенное для легкого прижатия кубиков (4 и 5) друг к другу. Передвигая кольцо (6) между средней частью и вершиной пластин (1 и 2), можно регулировать величину давления между поролоновыми кубиками (4 и 5). Описанная конструкция предназначена для мягкого захвата и удержания беспозвоночных (б.ч. крупных и средних размеров), для чего в начале необходимо развести поролоновые кубики (4 и 5) в стороны при помощи нажатия на основные концы пластин (1 и 2). Далее следует, расположив кубики между сидящим животным, отпустить концы пластин, в результате чего объект исследования будет мягко зажат между поролоновыми кубиками (4 и 5).

4. Вакуумный "магнит" (Цуриков, Цуриков, 2001)

Рисунок 116. Вакуумный "магнит" (объяснение в тексте)

Вакуумный "магнит" (см. рис. 116, А, Б) состоит из резиновой трубки (1) длиной 350-400 мм и диаметром отверстия 2,8 мм, тонкостенной пластиковой трубки (2) длиной 25 мм и наружным диаметром отверстия 3 мм, кусочка мельничного газа (3) (10×10 мм) и пластикового цилиндра (4) высотой 3 мм и диаметром отверстия 3 мм. Для изготовления вакуумного "магнита" необходимо вставить трубку (2) на глубину 10 мм в трубку (1). Затем кусочек мельничного газа (3) следует приложить к наружному концу трубки (2) и надеть на нее цилиндр (4) так, чтобы его внешний край был вровень с поверхностью сетки из мельничного газа (3) (см. рис. 116, В). Описанное устройство предназначено для мягкого захвата мелких беспозвоночных и проведения различных манипуляций с ними. Принцип действия вакуумного "магнита" заключается в создании исследователем (при помощи всасывания воздуха) пониженного давления в трубке (1). Если в этот момент к сидящему насекомому поднести конец трубки (2), то это животное притягивается к сетке ("примагничивается"). Таким образом, можно "примагничивать" одновременно по нескольку экземпляров мелких беспозвоночных, что позволяет значительно сократить время на их отлов.

5. Эксгаустер с накопителем большой вместимости (Цуриков, Цуриков, 2001)

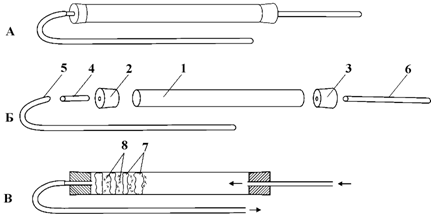

Рисунок 117. Эксгаустер с накопителем большой вместимости (объяснение в тексте)

Эксгаустер (см. рис. 117, А, Б) состоит из трубки (1) длиной 150-200 мм и диаметром 20-30 мм, изготовленной из железа или стекла, а также двух резиновых пробок (2 и 3) соответствующих размеров. В пробке (2) необходимо проделать два сквозных отверстия, диаметром 5 мм, в которые следует вставить металлические трубки (4 и 5) с диаметром отверстия 3 мм. Трубка (4) должна иметь длину 50 мм, причем к концу этой трубки, выступающему на 10 мм над нижней гранью пробки (2), следует приложить кусочек мельничного газа (6) (размером 15×15 мм) и прикрепить при помощи нити или резинки. Трубку (5) длиной 150 мм необходимо согнуть, как показано на 117, Б. На верхний конец трубки (4) надевается гибкая пластиковая или резиновая трубка (7) длиной 250-300 мм. Вытащив пробку (3) из трубки (1), на дно последней необходимо поместить комок ваты (толщиной 8 мм), после чего пробку (3) следует вернуть в исходное положение. Принцип действия описанной конструкции заключается в следующем. Отловив при помощи всасывания определенное количество беспозвоночных, необходимо вытащить пробку (2), быстро заткнуть образовавшееся отверстие комком ваты (толщиной 8 мм) и погрузить ее внутрь трубки (1) до соприкосновения с находящейся там ватой. При этом животные (8) мягко обездвиживаются и не могут повредить друг друга, зажатые между комками ваты (9) (см. рис. 117, В). В случае необходимости на каждый слой беспозвоночных можно положить соответствующие этикетки. Таким образом, в одну трубку можно поместить большое количество животных, причем они не гибнут и не причиняют вреда друг другу. Обработку материала лучше всего проводить при помощи полиэтиленового пакета. Для этого следует нижнюю часть трубки (1) поместить в полиэтиленовый пакет, дно которого должно быть направлено к источнику света. Затем нужно вытащить пробку (3) и осторожно извлечь первый комок ваты. Собранные беспозвоночные, двигаясь к свету, выползают из трубки и скапливаются в углах пакета, что способствует их легкому отлову. Проведя учет первой группы беспозвоночных, их необходимо отпустить, после чего следует извлечь из трубки очередной комок ваты. Изготовив несколько трубок (1) с пробками (3), можно их менять по мере заполнения, что позволяет отлавливать большое количество беспозвоночных, используя одну и ту же пробку (2).

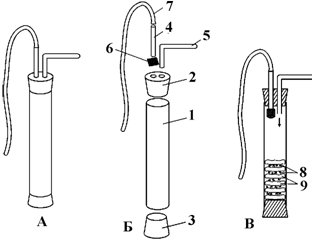

6. Эксгаустер для беспозвоночных с нежными покровами (Цуриков, Цуриков, 2001)

Рисунок 118. Эксгаустер для беспозвоночных с нежными покровами (объяснение в тексте)

Эксгаустер (см. рис. 118, А, Б) состоит из металлической или стеклянной трубки (1) длиной 150 мм и диаметром 20-30 мм и двух резиновых пробок (2 и 3), соответствующего диаметра длиной 20 мм. В пробке (2) необходимо проделать сквозное отверстие диаметром 7 мм, в которое следует вставить трубку (4) диаметром 7 мм и длиной 40 мм, к внешнему концу которой нужно прикрепить резиновую или пластиковую трубку (5) соответствующего диаметра длиной 25-30 мм. В пробке (3) следует проделать сквозное отверстие диаметром 6 мм, в которое необходимо вставить металлическую трубку (6) с внутренним диаметром отверстия 4-5 мм. Вытащив пробку (2) из трубки (1), на край последней нужно поместить рыхлый комок ваты толщиной около 7 мм, после чего пробку (2) следует вернуть в исходное положение. Описанная конструкция разработана авторами специально для сбора мелких беспозвоночных с нежными покровами: Collembola, Diptera, Lepidoptera и жесткокрылых из семейств Cantharidae и др. После отлова при помощи всасывания определенного количества животных необходимо вытащить пробку (3) и осторожно погрузить внутрь трубки (1) рыхлый комок ваты (7), причем между комками ваты должно оставаться расстояние около 10 мм, чтобы исключить повреждение животных (8) (см. рис. 118, В). В трубку (1) можно поместить 5-7 рыхлых комков ваты без потерь для эффективного всасывания беспозвоночных. Обработку материала лучше всего проводить при помощи полиэтиленового пакета. Для этого следует нижнюю часть трубки (1) поместить в полиэтиленовый пакет, дно которого должно быть направлено к источнику света. Затем нужно вытащить пробку (4) и осторожно извлечь первый комок ваты. Собранные беспозвоночные, двигаясь к свету, выползают из трубки и скапливаются в углах пакета, что способствует их легкому отлову. Проведя учет первой группы беспозвоночных, их необходимо отпустить, после чего следует извлечь из трубки очередной комок ваты.

7. Эксгаустер с водяным фильтром (Голуб и др., 2012)

Рисунок 119. Эксгаустер с водяным фильтром

Данную конструкцию эксгаустера (см. рис. 119) целесообразно применять в случае всасывания беспозвоночных с запыленных или загрязненных поверхностей, прелого сена и т. п. Основная задача устройства - защита органов дыхания исследователя от попадания вредных пылевидных частиц. В сосуд на 1/2 заполненный водой вставляется пробка (крышка) в которой проделывается 2 отверстия так, чтобы в одно из них герметично пропустить трубку обычного эксгаустера, а в другую - трубку для всасывания воздуха. Трубка эксгаустера опускается ко дну сосуда с водой, а трубка для всасывания не должна быть погружена в воду. Таким образом, во время работы воздух проходит сквозь толщу воды, в которой задерживается пыль.

8. Многоемкостный эксгаустер (Цуриков, Цуриков, 2001)

Рисунок 120. Многоемкостный эксгаустер (объяснение в тексте)

Многоемкостный эксгаустер (см. рис. 120) состоит из основания (1), представляющего собой металлический диск диаметром 90 мм с отверстием диаметром 6 мм в центре. Края диска приподняты перпендикулярно поверхности на 10 мм и образуют бортик. В пространство между краями диска вкладывается прокладка, толщиной 5 мм из мягкой пористой резины (2), в центре которой прорезано отверстие диаметром 6 мм. Снизу в центральное отверстие основания вставляется ось (3) длиной 60 мм и толщиной 6 мм, имеющая на нижнем конце ограничительное расширение, а на верхнем - продольное отверстие с резьбой на глубину до 15 мм и диаметром 3,5 мм. При помощи болта (4) перпендикулярно оси (3) крепится крышка (5), представляющая собой металлический диск диаметром 90 мм и толщиной 1 мм, имеющий в центре отверстие диаметром 4 мм. На верхней поверхности диска в 5 мм от края имеется овальное отверстие, размером 5×10 мм, в которое герметично вставляются своими краями две медные трубки (6) и (7) диаметром 5 мм и длиной 15 мм так, чтобы нижние их концы соприкасались друг с другом, а верхние расходились, причем нижние края этих трубок располагаются вровень с нижней поверхностью крышки. В трубку (6) вставляется сетка из мельничного газа (8) так, чтобы она находилась рядом с нижней поверхностью крышки. Эту операцию легче всего проделать следующим образом. Необходимо подобрать трубку из мягкого пластика, которая может входить в трубку (6) с небольшим усилием и отрезать от ее конца цилиндр длиной 5 мм. Затем на верхние края трубки (6) нужно положить кусочек мельничного газа, сверху поместить пластиковое кольцо и погрузить его внутрь медной трубки. Таким образом, кольцо будет удерживать мельничный газ недалеко от нижней поверхности крышки эксгаустера. На вершины трубок (6) и (7) натягиваются резиновые или пластиковые трубки (9) и (10) необходимой длины, причем диаметр трубки (9) должен несколько превышать диаметр трубки (10). Между основанием и крышкой эксгаустера помещаются емкости для накопления беспозвоночных (11), представляющие собой стеклянные сосуды высотой 55 мм и внешним диаметром 23 мм. Обязательное условие при выборе сосудов - гладкие и ровные верхние поверхности. Емкости для накопления насекомых устанавливаются по периферии основания эксгаустера и посредством затягивания болта (4) герметично прижимаются верхними краями к гладкой крышке. При этом резиновая прокладка (2) играет роль уплотнителя, если емкость имеет небольшое отклонение от стандартной высоты и одновременно позволяет вынимать емкости, не отвинчивая болта (4). Принцип действия многоемкостного эксгаустера заключается в следующем. При круговом вращении крышки (5) относительно оси (3) нижние поверхности трубок (6) и (7) могут быть оперативно совмещены с соответствующей емкостью для накопления беспозвоночных. Пронумеровав эти емкости, можно в каждую из них при помощи всасывания воздуха через трубку (9) собирать беспозвоночных размерами до 3 мм.

9. Насос ловушка для скрытно живущих беспозвоночных (Цуриков, Цуриков, 2001)

Рисунок 121. Насос ловушка для скрытно живущих беспозвоночных (объяснение в тексте)

Основа насоса-ловушки (см. рис. 121, А, Б) представляет собой металлическую или пластиковую трубку (1) длиной 320 мм и диаметром 25 мм. С целью создания пониженного давления в трубке (1) необходимо изготовить поршень, для чего следует взять металлическую или пластиковую трубку (2) длиной 270 мм и диаметром 15 мм, на оба конца которой необходимо надеть и герметично приклеить короткие (длиной 15 мм) обрезки резиновых трубок (4 и 5) с внешним диаметром около 23 мм. При этом полученная конструкция (поршень) должна вставляться в трубку (1) и двигаться по ее полости с небольшим трением. Для сбора насекомых необходимо сделать накопитель, который состоит из куска мельничного газа (6) размерами 100×100 мм и толстостенной резиновой трубки (7) длиной 25 мм, наружным диаметром 24 мм, а внутренним - 8 мм. Центральную часть куска мельничного газа необходимо приложить к вершине трубки (1), а затем погрузить его вглубь на 30 мм при помощи пальца правой руки. Далее полученный таким образом мешочек следует зафиксировать при помощи погружения конца трубки (7) в трубку (1) на глубину до 10 мм. Во внутреннее отверстие трубки (7) нужно вставить конец металлической трубки (8) (длина 150 мм, диаметр 8 мм) или конец пластиковой либо резиновой гибкой трубки (9) таких же размеров. Проводить сборы животных при помощи насоса-ловушки для скрытно живущих беспозвоночных необходимо следующим образом. Погрузив трубку (2) в трубку (1) так, чтобы между обрезком трубки (5) и трубкой (1) оставалось расстояние 15 мм, необходимо открытую часть трубки (2) зажать между первыми фалангами указательного (10) и среднего (11) пальцев левой руки. При этом подушечки этих пальцев должны упереться в передние края обрезка трубки (5). Затем подушечкой первой фаланги большого пальца левой руки (12) нужно герметично закрыть отверстие в трубке (2) (см. рис. 121, В). Далее трубку (8) необходимо приблизить к объекту исследования, после чего левой рукой следует потянуть за обрезок трубки (5), а правой при этом следует фиксировать трубку (1). Образованный таким образом в трубке (1) вакуум создает всасывающую струю воздуха, благодаря которой беспозвоночные попадают в мешочек (6) (см. рис. 121, В). Насос-ловушка была разработана для исследования беспозвоночных, живущих в норах, пещерах, трещинах, углублениях скал и т.п. При этом, используя трубку (8), можно отлавливать животных в щелях и прямых отверстиях, в то время как для нор и пещер с извилистыми ходами лучше подходит гибкая трубка (9). Для извлечения материала, собранного насосом-ловушкой, необходимо отсоединить толстостенную трубку (7) от трубки (1), а мешочек из мельничного газа (6) вытащить и поместить в полиэтиленовый пакет, внутри которого можно разбирать материал, не опасаясь потери наиболее активных и прыгающих видов беспозвоночных. Извлекать собранных животных не обязательно после каждого движения поршня, напротив, из одной или нескольких трещин необходимо отсасывать животных несколько раз подряд. При этом после проведения каждого всасывания следует пальцем правой руки закрывать отверстие в трубке (8 или 9), а трубку (2) при этом нужно погрузить в трубку (1), причем в этот момент отверстие в трубке (2) необходимо открывать, чтобы быстро удалить через него воздух из трубки (1).

10. Полуавтоматический насос-ловушка для мелких беспозвоночных (ориг.)

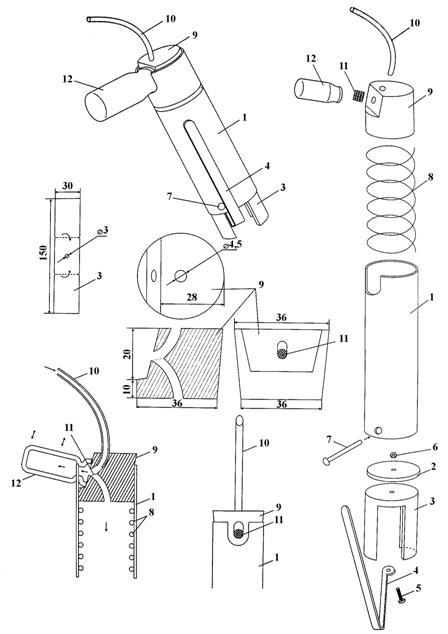

Рисунок 122. Полуавтоматический насос-ловушка для мелких беспозвоночных (объяснение в тексте)

Остов насоса-ловушки (см. рис. 122, А, Б) представляет собой стальную трубку (1) длиной 132 мм и диаметром 40 мм. На одном из краев этой трубки нужно сделать полукруглую вырезку глубиной 20 мм и шириной 17 мм. В 5 мм от противоположного края трубки (1) необходимо сделать два отверстия диаметром 4 мм так, чтобы стержень, вставленный в оба отверстия, пересекая продольную ось трубки (1). Для изготовления поршня для насоса нужно вырезать резиновый круг (2) диаметром 38 мм и толщиной 5 мм, и сделать в его центре отверстие диаметром 3 мм. Далее необходимо изготовить из алюминия пластину (3) толщиной 2,5 мм, размеры которой показаны на рис. 122, В и согнуть ее, как показано на 122, Б. Затем следует сделать приспособление (4), изготовленное из дважды изогнутой стальной полосы длиной 180 мм и шириной 9 мм, у одного из концов которой нужно проделать отверстие диаметром 3 мм (см. рис. 122, Б). Круг (2), пластину (3) и приспособление (4) необходимо скрепить при помощи болта (5) и гайки (6), после чего полученный поршень необходимо вставить в трубку (1) и развернуть таким образом, чтобы заклепка (7) длиной 45 мм и диаметром сечения 4 мм, вставленная в оба отверстия в крае трубки (1), проходила между полукруглыми (в сечении) частями пластинки (3). Таким образом, поршень может двигаться внутри трубки (1), ограниченный с одной стороны заклепкой (7), а с другой - изгибом приспособления (4). Для постоянного прижимания поршня к заклепке (7) внутрь трубки (1) необходимо вставить пружину (8) диаметром 32 мм и длиной в растянутом состоянии 140 мм, изготовленную из стальной проволоки с диаметром сечения 1,5 мм, после чего отверстие в трубке (1) следует заткнуть резиновой пробкой (9), форма, устройство и размеры которой показаны на рис. 122, Г. В верхнее отверстие пробки (9) нужно вставить медную трубку (10) длиной 150 мм и диаметром 6 мм, изогнутую как показано на рис. 122, Б и Г, а у наружного края - в отверстие идущее внутрь трубки (1) необходимо вставить металлическую сетку (11) с ячейками около 0,2 мм. Пробку (9) нужно погрузить в трубку (1) так, чтобы отверстие с сеткой (11) находилось чуть ниже уровня края трубки, в центре полукруглой вырезки (см. рис. 122, Е). Для сбора беспозвоночных нужно к описанной конструкции прикрепить стеклянный пузырек (12) диаметром 20 мм и длиной 55 мм, имеющий поперечное сужение у горловины, в которое заходят края полукруглой вырезки трубки (1) и герметично прижимают горловину к пробке (9) (см. рис. 122, А, Д). Описанная конструкция ловушки действует следующим образом. Поршень необходимо вдавить внутрь трубки (1), после чего полосу приспособления (4) нужно прижать к наружной поверхности трубки и таким образом зафиксировать поршень в этом положении. Далее следует вершину трубки (10) поднести к объекту исследования, который требуется отловить, после чего полосу приспособления (4) необходимо отпустить. Под воздействием пружины (8) поршень начинает выдвигаться из трубки (1) образовывая внутри последней вакуум, который создает всасывающую струю воздуха, и животное попадает в пузырек (12). Для облегчения фиксации полосы приспособления (4) на наружной стенке трубки (1) (перед всасыванием беспозвоночных) целесообразно на эту трубку натянуть резиновое кольцо (14) шириной 10-20 мм соответствующего диаметра (см. рис. 122, А).

11. Устройство для отлова сидящих беспозвоночных (Цуриков, Цуриков, 2001)

Рисунок 123. Устройство для отлова сидящих беспозвоночных (объяснение в тексте)

Устройство (см. рис. 123, А, Б) состоит из деревянной рукоятки (1) длиной 850 мм и диаметром 25 мм, цилиндрического стеклянного стакана (2) диаметром 65 мм и длиной 80 мм, держателя (3) стакана изготовленного из металлической ленты шириной 18 мм, округлой алюминиевой пластинки (4) диаметром 75 мм, имеющей два полукруглых выступа, один из которых изогнут перпендикулярно плоскости этой пластинки, а также металлической полоски (5) длиной 35 мм и шириной 20 мм. К торцу рукоятки (1) нужно прикрепить металлическую пластинку (5), в вершинной части свободного конца которой, следует проделать отверстие диаметром 2 мм, к которому при помощи болта (6) и гайки (7) необходимо прикрепить держатель (3) (см. рис. 123). Далее к отверстию в держателе (3) при помощи болта (8) и гайки (9) нужно прикрепить круглую пластинку (4), как показано на рис. 123. К отогнутому выступу пластинки (4) следует привязать один из концов тонкой резинки (10) (длиной 70 мм), а также конец капроновой нити (11) (длиной 850 мм). Свободный конец резинки (10) необходимо прикрепить к специально для этого сделанному выступу, расположенному на вершинном краю держателя (3), причем натяжение резинки следует отрегулировать таким образом, чтобы пластинка (4) была постоянно закрыта. Свободный конец нити (11) следует привязать к гвоздю (12), вбитому у основания рукоятки (1). Затем в 200 мм от основания рукоятки (1) к нити (11) необходимо прикрепить пластиковое или металлическое кольцо (14) диаметром 25 мм. Описанное устройство служит для отлова беспозвоночных (б. ч. крупных), сидящих на стволах деревьев, стенах построек, стеклах окон, поверхности почвы, и т.п., в том числе и на недоступном для рук расстоянии. В зависимости от расположения плоскости предмета, на котором сидит животное, необходимо отрегулировать угол отклонения плоскости пластинки (4) по отношению к оси рукоятки (1), для чего следует повернуть держатель стакана (3) вокруг болта (6) на определенную величину в ту или иную сторону. Затем нужно взять рукоятку (1) правой рукой в 150 мм от ее основания, причем указательным пальцем этой руки необходимо потянуть за кольцо (14), что приводит к отклонению пластинки (4) в сторону и открыванию горловины стакана (2). Далее стаканом (2) следует накрыть сидящее животное, после чего нужно плавно отпускать кольцо (14). При этом пластина (4) под действием резинки (10) начнет закрывать горловину стакана (2), а потревоженное животное взлетает или начинает двигаться в сторону света (ко дну стакана), после чего можно окончательно отпустить кольцо (14) и объект отлова окажется изолированным внутри стеклянного стакана (2).

12. Портативный фотоэклектор (ориг.)

Рисунок 124. Портативный фотоэклектор (объяснение в тексте)

Портативный фотоэклектор предназначен для облегчения и ускорения обработки различных сборов беспозвоночных, в частности очень полезен при проведении кошения сачком по травостою. Устройство (см. рис. 124, А, Б) состоит из мешка (1), изготовленного из черной ткани и имеющего длину 200 мм и диаметр 100 мм, прозрачной воронки (2), емкости (3) и крючка (4). Воронку (2) легче всего изготовить из верхней половины пластиковой бутылки (1,5 л), для чего нужно отрезать ее сужающуюся часть и удалить горлышко. Емкость (3) представляет собой часть пластиковой бутылки (1,5 л) (верхние 2/3). К горлышку емкости (3) необходимо прикрепить крючок (4), изготовленный из проволоки с диаметром сечения 2 мм. Устройство необходимо использовать следующим образом. Мешок (1) используется при работе с широко распространенным среди энтомологов типом сачков со съемными мешочками. Далее, сжав правой рукой верхнюю часть мешка, заблокировав тем самым вылет собранных насекомых, необходимо воронку (2) погрузить на 40 мм вглубь открытой части мешка (1) широкой частью внутрь. Затем эту конструкцию следует погрузить в емкость (3) так, чтобы часть ткани от мешка (1) и воронка (2) оказались внутри емкости (3). Когда все элементы конструкции будут крепко соединены, можно отпустить левую руку и расправить мешок (1), а всю конструкцию при помощи крючка (4) нужно прикрепить к поясу или повесить на любой подходящий предмет (например, ветка дерева). Активные беспозвоночные, главным образом летающие насекомые, стремясь к свету, в течение короткого времени вылетят через воронку (2) в емкость (3), откуда их легко можно извлечь, отвинтив пробку (см. рис. 124, В). Данное устройство существенно сокращает время разбора материала, так как отпадает необходимость выборки из растительного мусора большинства животных. Останется только проверить содержимое мешка (1) на наличие поврежденных экземпляров

13. Полевой термоэклектор (Голуб и др., 2012)

Рисунок 125. Полевой термоэклектор (объяснение в тексте)

Полевой термоэклектор (см. рис. 125, А, Б) состоит из короткого конусообразного мешка (1) с вшитым в его широкий край металлическим обручем (2). К узкому концу мешка (1), имеющему отверстие, прикрепляется мешочек (3) из мельничного газа для сбора жуков. К обручу (2) при помощи прищепок (4) прикрепляется диск из жести (5) (см. рис. 125, А), внешняя плоскость которого должна быть окрашена в черный цвет (желательно матовый!). На обруче мешка целесообразно сделать кольцо (6) или крючок для прикрепления конструкции к веткам деревьев и т.п. Работает конструкция следующим образом. В мешок помещается субстрат, закрывается диском, после чего конструкцию следует вывесить на освещенное солнцем место так, чтобы плоскость диска была перпендикулярна лучам солнца. Диск быстро нагревается и жуки, удаляясь от жары, скапливаются в мешочке из мельничного газа. Здесь важно, чтобы конус мешка был коротким, так как чем короче расстояние от диска до узкого конца мешка, тем быстрее его содержимое нагреется, и беспозвоночные покинут субстрат. В сырую или пасмурную погоду данную конструкцию следует подвешивать перед костром или любым другим источником тепла. Скорость извлечения насекомых в этом случае будет даже большей.

14. Универсальный термоэклектор (ориг.)

Рисунок 126. Универсальный термоэклектор (объяснение в тексте)

Универсальный термоэклектор предназначен для исследования видового состава беспозвоночных, обитающий во всевозможных субстратах (почва, подстилка, труха деревьев и др.). Устройство (см. рис. 126) состоит из деревянной рамы (1) длиной 400 мм, шириной 250 мм и высотой 50 мм, прямоугольной пластинки (2) из жести (400×250 мм), 2 лент (3) из жести (400×50 мм), металлической пластинки (4) (400×246 мм), 7 узких лент (5) из жести (220×50 мм), мешок из ткани (6) и емкость (6) для сбора беспозвоночных. В длинных боковых стенках рамы (1) изнутри на расстоянии 50 мм друг от друга необходимо пропилить узкие щели на глубину 8 мм. С одной из открытых сторон рамы (1) нужно прикрепить при помощи гвоздей пластинку (2), а к наружным внешним краям противоположной стороны следует прикрепить ленты (3), после чего их необходимо загнуть под прямым углом так, чтобы они образовали продольные щели, в которые можно вставлять пластинку (4) так, чтобы она могла закрывать внутреннее пространство. В пластинке (4) необходимо проделать 7 поперечных разрезов, не доходящих до краев этой пластинки 20 мм, после чего следует отогнуть один из краев каждого разреза так, чтобы образовалось 7 продолговатых лепестков (см. рис.). Мешок (6) должен иметь широкий вход, соответствующий размерам рамы (1), причем, целесообразно в край мешка вшить резинку для оперативной его фиксации. Мешок (6) должен прикрывать одну из широких сторон рамы (1), находящуюся в вертикальном положении, а внизу свисающей части этого мешка должна быть воронка, к краю которой необходимо прикрепить емкость (7) для сбора беспозвоночных. Пользоваться термоэклектором нужно следующим образом. Выдвинув пластину (4) внутрь рамы (1) необходимо поместить исследуемый материал (например, лесную подстилку), после чего пластиной (4) необходимо изолировать материал, а затем нужно установить конструкцию в вертикальное положение (лепестки пластины (4) должны быть направлены косо вверх). Далее необходимо закрыть мешком (6) сторону с пластиной (4), а противоположную грань следует направить в сторону солнца, костра или иного источника тепла. Пластинка (2) нагревается (ее целесообразно окрасить черным цветом) и создает беспозвоночным невыносимые условия, заставляя их мигрировать от источника тепла, что приводит к проникновению животных сначала в мешок (6), а затем и в емкость (7). Существенным преимуществом описанного термоэклектора, является удачное сочетание значительного объема пробы и небольшой толщины исследуемого субстрата, что обеспечивает быструю (в течение нескольких часов) выгонку беспозвоночных с одной стороны, и возможность исследовать даже сыпучие субстраты (например, сухой песок), благодаря конструкции пластины (4) с лепестками, что невозможно в случае применения сеток. Если требуется исследование тяжелых субстратов (например, влажная почва) чтобы на животных не оказывала влияние тяжесть субстрата (длина внутреннего пространства равна 360 мм!) внутри рамы (1) нужно установить, воспользовавшись заранее изготовленными пропилами, 7 пластинок (5), которые разделят субстрат на 8 порций. Давление на беспозвоночных при этом многократно уменьшится, что позволит им выползать из тяжелых субстратов.

15. Сепаратор для беспозвоночных (Цуриков, Цуриков, 2001)

Рисунок 127. Сепаратор для беспозвоночных (объяснение в тексте)

Сепаратор (см. рис. 127, А, Б) состоит из пластиковой крышки (1) (от стеклянных банок) диаметром 81 мм и алюминиевого диска (2), скрепленных между собой в центре при помощи болта (3), двух шайб (4 и 5) и гайки (6). На крышке (1) следует вначале удалить полукруглый лепесток, служащий для открывания банки, а затем между центральным отверстием, диаметром 3 мм и боковым краем крышки следует прорезать отверстие диаметром 15 мм (см. рис. 127, Б). Для изготовления диска (2) следует вырезать из алюминиевой пластинки толщиной 1 мм фигуру, размеры которой указаны на рис. 127, В. Скрепив диск (2) с крышкой (1) при помощи болта с гайкой (3 и 6), необходимо короткие лепестки диска (2) загнуть вниз, а кончик - к центру конструкции (см. рис. 127, А, Б), что способствует плотному соприкосновению внутренних поверхностей крышки (1) и диска (2). Затем длинные лепестки диска необходимо свернуть в трубки (см. рис. 127, А, Б), которые служат ручками для вращения диска (2) вокруг болта (3). Между центральным отверстием и краем диска (2) на равном расстоянии друг от друга в пределах площади круга диаметром 15 мм нужно проделать группы отверстий различного диаметра (см. рис. 127, В). Для этого необходимо положить конструкцию диском (2) вниз и проделать в последнем отверстие диаметром 15 мм, границы которого должны совпадать с границами отверстия в крышке (1). Далее следует в диске (2) проделать отверстия или группы отверстий диаметром 10, 7, 4, 2, и 1 мм таким образом, чтобы, поворачивая диск (2) по часовой стрелке на определенный угол отверстие в крышке (1) могло совмещаться с указанными выше перфорациями. При этом один из секторов диска (2) должен быть без отверстий, чтобы сепаратор был непроницаем для беспозвоночных в определенном положении крышки и диска (см. рис. 127, В). Описанную конструкцию сепаратора для беспозвоночных необходимо использовать следующим образом. Собранный при помощи кошений или другими способами материал (смесь артропод) нужно высыпать в стеклянную банку емкостью 0,5 л и быстро закрыть сепаратором. При этом отверстие в крышке (1) должно быть перекрыто. Далее необходимо последовательно совмещать отверстие в крышке (1) с отверстиями различного диаметра, проделанными в диске (2), начиная от мелких к крупным. При этом через отверстия в диске (2) последовательно выползают беспозвоночные соответствующих размеров: сначала мелкие, затем средние и крупные. Для повышения эффективности сепаратора банку с животными целесообразно поместить в мешок из плотной ткани черного цвета, причем внутреннюю поверхность крышки (1) необходимо покрасить черной краской. Собирать вышедших беспозвоночных проще всего при помощи полиэтиленового пакета, в горловину которого следует вставить сепаратор с банкой, помещенной в мешок темного цвета. Сортировка смеси беспозвоночных по величине (сепарирование) значительно облегчает их дальнейшую обработку и позволяет выпускать редкие и полезные виды после их учета.

16. Сачок со съемным обручем (Голуб и др., 2012)

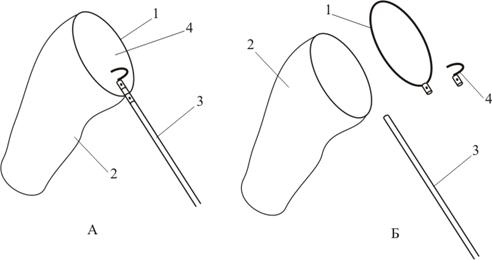

Рисунок 128. Сачок со съемным обручем (объяснение в тексте)

Каркас сачка (см. рис. 128, А) состоит из обруча (1) и рукоятки (2), изготовленной из орехового ствола диаметром 25 мм. Обруч (1) состоит из двух стальных лент длиной 52 мм, шириной 15 мм и толщиной 1 мм, имеющих в 10 мм от каждого конца отверстие диаметром 3 мм. Вершины лент скрепляются при помощи заклепок (3 и 4) так, чтобы, слегка растягивая в стороны и проворачивая ленты вокруг своих продольных осей (одну - по, другую - против часовой стрелки!), получался обруч (1) (см. рис. 128, Б). Прикрепление обруча (1) к рукоятке (2) производится следующим образом. На вершине рукоятки (2) с одной из сторон необходимо сделать продольный срез на глубину 5 мм, длиной 40 мм. Затем к торцу рукоятки нужно прикрепить две стальные пластины (5) (20×20 мм) при помощи гвоздей (6), как показано на рис. 128, В. Далее в щель между пластинами (5) следует поместить участок обруча (1) с заклепкой (3), обе вершины которой предварительно нужно сточить при помощи напильника с тем, чтобы получить ровные поверхности. Фиксация обруча (1) производится при помощи металлической щеколды (7) с изогнутым верхним краем для большей надежности крепления. Щеколда (7) прикрепляется к рукоятке (2) при помощи гвоздя (8). После того, как к обручу будет пришит мешок из мельничного газа или капрона, сачок можно будет использовать для кошения по наземной или водной растительности, а также для проведения индивидуальных сборов насекомых.

17. Сачок с разъемным обручем (Голуб и др., 2012)

Рисунок 129. Сачок с разъемным обручем (объяснение в тексте)

Сачок (см. рис. 129, А, Б) состоит из деревянной рукоятки (1), обруча (2) и мешка (3). Обруч (2) изготовлен из стальной ленты длиной 1 м и шириной 20 мм, к одному из концов которой прикреплен шарнир (4), а у вершины второго имеется продольный разрез длиной 10 мм и шириной 3 мм (см. рис. 129, В). К торцу рукоятки (1) нужно прикрепить шарнир (4), 2 гвоздя (6) длиной 20 мм, и т-образную фигуру из жести (5), размеры и места прикрепления которых см. на рис. 129, 2,. В. Мешок (3) имеет продольный разрез длиной около 800 мм с вшитой в него застежкой "молния" (7) (см. рис. 129, Б). Для монтирования сачка необходимо обруч (2) продеть сквозь полость (8) у края мешка (3), изготовленную из сложенной вдвое и прошитой полосы прочной ткани. Далее следует стальную ленту обруча (2) согнуть в окружность и подвести к торцу рукоятки сачка (см. рис. 129, В). Затем необходимо развернуть конец стальной ленты на 90° (показано пунктирной линией на рис. 129, В), надеть на т-образную фигуру (5), после чего следует конец обруча (2) вновь развернуть в прежнее положение и упереть вершинным краем в гвозди (6). Таким образом, обруч будет надежно зафиксирован, после чего необходимо застегнуть разрез в мешке (3) при помощи застежки (9). По окончании работы нужно расстегнуть застежку (9) и отсоединить вершину обруча (2). Далее ленту следует уложить вдоль рукоятки (1) и прикрепить к последней посредством нескольких оборотов мешка (3) (см. рис. 129, Г).

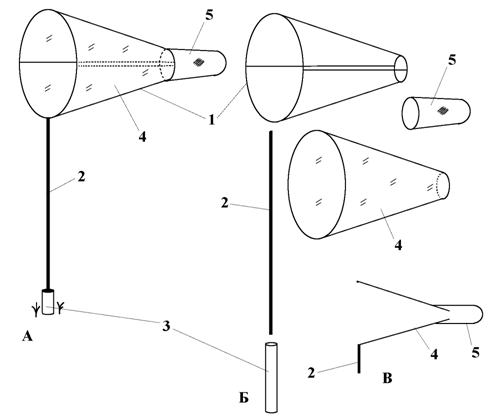

18. Сачок со съемными мешочками (Голуб и др., 2012)

Рисунок 130. Сачок со съемными мешочками (объяснение в тексте)

Сачок (см. рис. 130, А) является модификацией стандартного энтомологического сачка (1), дополненного съемными мешочками (2) и приспособлением (3) для крепления последних к вершине мешка. Сачок (1) должен иметь конический мешок с отрезанной вершиной. К краю среза нужно пришить приспособление (3) цилиндрической формы, изготовленное из пластика и имеющее круговую бороздку, глубина которой составляет 3-5 мм, а ширина - 5-8 мм (см. рис. 130, Б). Лучше всего для этой цели использовать верхнюю часть пластиковой банки для хранения моющих средств. Диаметр приспособления (3) должен составлять примерно 60-80 мм. Съемный мешочек (2) можно изготовить из мельничного газа, капрона и т.п., причем диаметр его горловины должен быть немного больше диаметра приспособления (3), а длина - около 150 мм. В 40 мм от горловины мешочка (2) параллельно его краю необходимо вшить большими стежками капроновую нить (4), как показано на рис. 130, Б. Затем оба конца нити (4) нужно протянуть сквозь маленькое отверстие в кусочке резины (5) (15×15×3 мм), после чего их следует завязать в большой узел. На вершину мешка сачка (1) рядом с приспособлением (3) необходимо поместить кольцо из резинки (6) диаметром 50 мм и шириной 5-8 мм. Крепление мешочка (2) с приспособлением (3) производится следующим образом. Мешочек (2) необходимо надеть на приспособление (3) так, чтобы круговая бороздка последнего оказалась в 10 мм от края горловины мешочка, после чего следует кольцом из резинки (6) скрепить мешочек (2) на уровне круговой бороздки (см. рис. 130, Б). После проведения кошений необходимо кольцо (6) стянуть в сторону обруча сачка (1), а на освободившемся мешочке (2) затянуть горловину, для чего большим и указательным пальцами левой руки следует придерживать за края кусочек резины (5), а пальцами правой руки нужно потянуть за узел нити (4). В результате горловина мешочка (2) будет надежно перекрыта.

19. Сачок с автоматическим клапаном (ориг.)

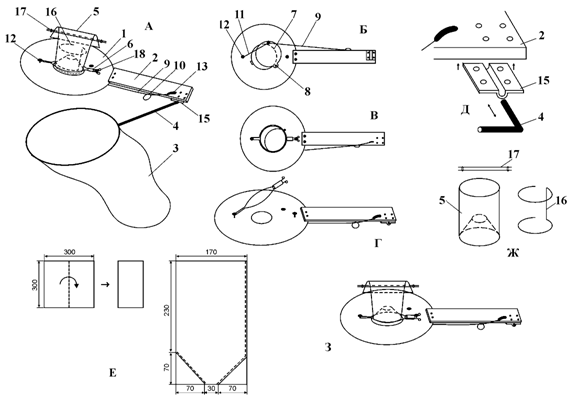

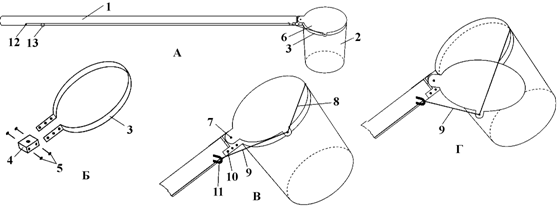

Рисунок 131. Сачок с автоматическим клапаном (объяснение в тексте)

Сачок с автоматическим клапаном предназначен для кошения по травостою и отлову насекомых в воздухе. Эта ловушка (см. рис. 131, А, Б) состоит из стандартного сачка для энтомологического кошения (1), усеченного конуса (2), изготовленного из легкой, но прочной ткани, а также двух обрезков авиационной резинки (3). Широкий край конуса (2) должен иметь диаметр 300 мм, а узкий край - 100 мм при этом высота конуса должна составлять 100 мм. Для изготовления сачка с автоматическим клапаном нужно широкий край конуса (2) пришить к краю сачка (1), а резинками (3) следует соединить противоположные друг другу края сачка (1) и узкий край конуса (2) как показано на рисунке. При этом натяжение резинок необходимо отрегулировать таким образом, чтобы в состоянии покоя отверстие конуса (2) было полностью закрыто. Для увеличения срока службы резинок (3) их целесообразно пришить с внутренней стороны конуса (2). Таким образом, при проведении кошения узкое отверстие конуса (2) под давлением воздушной струи открывается, благодаря растяжению резинок (3) и насекомые попадают внутрь сачка (см. рис. 131, В). Остановка процесса кошения приводит к немедленной блокировке отверстия благодаря резинкам (3). Описанный сачок позволяет делать множественные сборы беспозвоночных без риска потерять материал в случае неожиданного зацепа обруча сачка за куст или иную преграду.

20. Сачок с пружинами (Цуриков, Цуриков, 2001)

Рисунок 132. Сачок с пружинами (объяснение в тексте)

Каркас сачка (см. рис. 132, А, Б) состоит из двух стальных полос (1 и 2) и короткой рукоятки (3), изготовленной из большого количества дюралюминиевых пластин разной формы. Устройство ручки (3) и размеры всех ее деталей показаны на рис. 132, Б. Несмотря на определенную сложность в изготовлении, конструкция каркаса сачка отличается большой надежностью в работе. Одновременное нажатие на пластинки (4 и 5) приводит к раздвиганию полос (1 и 2) (см. рис. 132, В), а пружины (6 и 7) возвращают их в исходное положение. Все детали конструкции ручки (3) крепятся при помощи заклепок (8) различного диаметра. Между вершинами полос (1 и 2) необходимо натянуть капроновую нить (9), после чего следует пришить на полученный таким образом треугольный обруч полосу из прочной ткани, а к ней - мешок из мельничного газа. Описанный авторами сачок с пружинами был разработан для индивидуального отлова насекомых как летающих в воздухе, так и сидящих на растениях, стволах деревьев и стенах построек.

21. Сачок с треугольным обручем (Голуб и др., 2012)

Рисунок 133. Сачок с треугольным обручем (объяснение в тексте)

Для сбора насекомых, сидящих на поверхностях с различным рельефом (стволах деревьев, углах построек и т.п.) нами предлагается конструкция треугольного сачка, которая выгодно отличается от других конструкций удобством снятия сидящих насекомых и скоростью складывания сачка (см. рис. 133). Каркас сачка (см. рис. 133, А) состоит из рукоятки и треугольного обруча. Рукоятка изготовлена из двух стальных швеллерных балок (1 и 2) размеры и форма которых показана на 133, Б. Швеллерные балки (1 и 2) крепятся друг к другу и к двум пластиковым призмам (3 и 4) неправильной формы болтами (5 и 6) с гайками (7 и 8) при помощи пластинок (9 и 10) с двумя отверстиями (см. рис. 133, В). Призмы (3 и 4) имеют на соприкасающихся гранях продольные вырезки, в которые вставляются концы двух узких изогнутых стальных полос (11 и 12) и крепятся при помощи заклепок (13) (размеры и форму полос (11 и 12) см. на рис. 133, Г). Между вершинами стальных полос (11 и 12) необходимо натянуть капроновую нить (14), а к швеллерной балке (2) прикрепить скобку (15), служащую для фиксации рукоятки. Полученный таким образом каркас сачка с треугольным входом может компактно складываться, для чего сначала необходимо повернуть скобку (15) и освободить швеллерные балки (1 и 2), которые поворачиваются вокруг болтов (5 и 6), охватывают стальные полосы (11 и 12) и прижимают их друг к другу. Далее скобка (15) фиксирует конструкцию, как показано на рис. 133, А. После того, как к обручу будет пришита полоса из крепкой ткани, а к ней - мешок из мельничного газа, сачок можно будет использовать для сбора беспозвоночных. Приемы работы с сачком, имеющим треугольный обруч, показаны на рис. 133, Д-Ж.

22. Микросачок (Цуриков, Цуриков, 2001)

Рисунок 134. Микросачок (объяснение в тексте)

Микросачок (см. рис. 134, А) состоит из двух приспособлений (1) и мешка для сбора беспозвоночных (2). Каждое из приспособлений (1) изготовлено из цельного куска проволоки с диаметром сечения 2 мм и состоит из прямого отрезка длиной 150 мм и двух колец, находящихся друг от друга на расстоянии 25 мм (см. рис. 134, Б). Диаметр колец должен соответствовать диаметру второй и третьей фаланг мизинца и безымянного пальца правой руки исследователя, так как приспособление должно надеваться на эти пальцы, как показано на рис. 134, В, Г). Мешок (2), изготовленный из мельничного газа, должен быть глубиной 200-250 мм, а ширина горловины определяется размерами руки исследователя. Для этого нужно надеть приспособления (1) на пальцы и максимально расставить их друг относительно друга. Затем в таком положении нужно измерить расстояние между вершинными и между основными концами приспособлений (1). Сложив эти длины и прибавив к ним общую длину обоих приспособлений, можно получить размеры периметра горловины мешка (2). Описанный микросачок служит для оперативного отлова летающих и сидящих на растениях или предметах с ровными поверхностями насекомых. Не снимая с пальцев сачок, можно даже вести записи в полевом дневнике (см. рис. 134, Д), что бывает очень удобно при проведении учетов. Кроме того, поймав насекомое можно быстро закрыть вход в мешок.

23. Устройство для сбора дрозофил и других насекомых (Цуриков, 2003а)

Рисунок 135. Устройство для сбора дрозофил и других насекомых (объяснение в тексте)

Устройство для сбора насекомых изготавливается следующим образом. В пластиковый сосуд (1) с несколькими мелкими отверстиями у дна необходимо поместить приманку (например, фрукты), после чего этот сосуд нужно накрыть металлической сеткой (2) с ячейками 1 мм, верхнюю поверхность которой следует намазать клеем или патокой. Благодаря восходящему потоку воздуха, возникающему из-за отверстий у дна сосуда (1) запах приманки распространяется гораздо дальше и его действие становится более эффективным. Насекомые, двигаясь в сторону приманки, садятся на сетку (2) и прилипают к ней.

24. Ловушка с приманкой (Голуб и др., 2012)

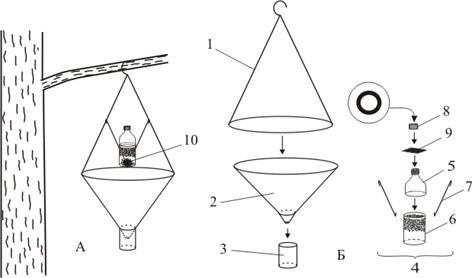

Рисунок 136. Ловушка с приманкой (объяснение в тексте)

Ловушка с приманкой предназначена для сбора летающих насекомых. Ловушка (см. рис. 136, А, Б) изготавливается из цилиндрического сосуда (1), к примеру, пластиковой бутылки емкостью 1, 5 или 2 литра. В 70 мм от уровня дна сосуда (1) необходимо проделать 2 отверстия диаметром 15 мм, отстоящие друг от друга на расстоянии 20 мм. С противоположной стороны бутылки в 70 мм от горловины нужно проделать такие же 2 отверстия (см. рис. 136). В полученные отверстия следует погрузить пластиковые трубки (2) диаметром 15 мм и длиной 30-40 мм так, чтобы наружу выходило 3-5 мм длины трубки. На дно сосуда (1) нужно поместить приманку: раствор варенья, пиво и т. п., после чего ловушку можно устанавливать у жилых построек или на скотных дворах. Большая эффективность ловушки обусловлена повышенной силой распространение запаха привлекающих веществ, благодаря возникающему сквозняку между нижними и верхними отверстиями. Насекомые проникают внутрь ловушки, а выбраться наружу не могут, дезориентированные прозрачностью стенок сосуда (см. рис. 136, В). Для того чтобы животные не погибли, над приманкой необходимо установить сетку (3), не позволяющую насекомым утонуть или приклеиться к липкой приманке. Для этого можно отрезать дно сосуда (1), накрыть его сеткой и вставить в верхнюю часть сосуда.

25. Ловушка для насекомых, бегающих по стеклам окон (ориг.)

Рисунок 137. Ловушка для насекомых, бегающих по стеклам окон (объяснение в тексте)

Ловушка (см. рис. 137, А, Б) изготовлена из металлической ленты (1), имеющей продолговатое сечение с наибольшей шириной 6-8 мм, прозрачного пакета (2) из целлофановой или полиэтиленовой пленки, а также двух полосок скотча (3). Лента (1), изогнутая как показано на рис. 137, Б, помещается в пакет (2) и прикрепляется к стеклу при помощи скотча (3) так, как показано на рис. 137, А. Насекомые, бегая по стеклу окна, направляются концевыми частями ленты (1) внутрь пакета (2) и скапливаются там. Выбраться из внутреннего пространства пакета крайне сложно из-за узкого входа, расположенного в середине конструкции, так как подавляющее большинство насекомых располагаются вдоль краев ограниченного проволокой пространства.

26. Метод использования птичьих гнезд при исследовании фауны беспозвоночных (Цуриков, Цуриков, 2001)

Гнезда птиц даже после вылета птенцов могут дать богатый материал для энтомологов, так как помимо нидиколов, здесь можно обнаружить множество останков беспозвоночных, утерянных птицами во время кормления птенцов. Специалисту с определенным опытом работы не представляет большого труда по остаткам определить многих насекомых, особенно имеющих крупные размеры и широко распространенных. При этом сохранность некоторых экземпляров жуков (Coleoptera) даже позволяет поместить их в коллекцию. Для исследования беспозвоночных необходимо взять гнездо или содержимое искусственных гнездовий, поместить в полиэтиленовый пакет и доставить его в лабораторию, где следует извлечь беспозвоночных и их остатки методом ручной разборки. Далее все куколки Coleoptera нужно разложить по отдельным коробкам, садкам или сосудам с целью выведения из них имаго или паразитов. Остатки частей тела беспозвоночных нужно вначале разложить отдельно по отрядам, после чего можно приступить к идентификации остатков.

27. Метод исследования энтомофауны в период кормления птенцов некоторыми видами птиц (Цуриков, Цуриков, 2001)

С конца мая до середины августа многие виды птиц кормят птенцов насекомыми, что можно эффективно использовать при исследовании состава энтомофауны различных территорий. Для этого достаточно обследовать открытые участки почвы (дороги, тропинки, противопожарные полосы и т.п.), расположенные на опушках, полянах, а также вдоль лесополос. Во время кормления птенцов теряется большое количество останков, а порой и целые экземпляры мертвых жуков. Энтомологу с определенным опытом работы не представляет большого труда по остаткам определить многих насекомых, особенно имеющих крупные размеры и широко распространенных. Наиболее богатые сборы остатков можно сделать в случаях, когда участок почвы, лишенный растительности расположен непосредственно на границе открытого биотопа и участка с древесной растительностью, особенно под нависающими ветвями деревьев и кустарников. Дело в том, что птицы, отловив насекомое, часто садятся на ветку дерева или куста в удобном для себя месте и отделяют мягкие части животных для кормления ими птенцов. При этом жесткие части тела насекомых падают на почву и образуют целые скопления остатков.

28. Многоцелевой контейнер для полевых исследований (Цуриков, Цуриков, 2001)

Рисунок 138. Многоцелевой контейнер для полевых исследований (объяснение в тексте)

Остов жестяного контейнера (см. рис. 138, А, Б) состоит из дна (1) и крышки (2), подвижно скрепленных при помощи заклепок (3 и 4). В закрытом положении контейнер имеет размеры 250´200´45 мм, причем боковые стенки дна (1) имеют пятиугольную форму, а боковые стенки крышки - форму трапеции (см. рис. 138, Б). Для фиксации контейнера в закрытом положении в верхней части дна (1) крепятся две защелки (5 и 6), изготовленные из проволоки с диаметром сечения 1,5 мм (см. рис. 138, В). Крепление контейнера на груди исследователя производится при помощи широкой (30 мм) капроновой ленты (7), концы которой пришиваются к защелкам (5 и 6), как показано на рис. 138, А и В. Лента (7) служит для подвешивания на шее, а фиксация контейнера к поясу исследователя производится при помощи капроновой ленты (8) с одной стороны, и ленты (9) с пряжкой (10) с другой. Ленты (8 и 9) крепятся к нижней части боковых сторон дна (1) при помощи проволочных скрепок (11 и 12). К нижней части внутри дна (1) нужно подвижно прикрепить при помощи заклепок (13 и 14) узкую крышку (15) изготовленную из жести, которая служит для ограничения пространства внутри контейнера. Под крышкой (15) можно хранить мелкие принадлежности для проведения энтомологических исследований: емкости для сбора беспозвоночных, бумагу, вату и др. Ко дну (1) крепятся при помощи заклепок 8 зажимов (16), изготовленных из тонких стальных пластинок (форму и размеры см. на рис. 138, Б). Зажимы (16) служат для удержания энтомологических принадлежностей: стамески (17), контейнеров для хранения живых насекомых (18), эксгаустера с накопителем большой вместимости (19) (см. выше). Описанный набор устройств может быть изменен в зависимости от специфики исследования.

Многоцелевой контейнер для полевых исследований, наряду с хранением и возможностью оперативного использования различных приспособлений, может служить для разбора почвенных проб или любых образцов субстрата. В качестве столика следует использовать раскрытую крышку (2), а эксгаустер (19), снабженный длинной трубкой для всасывания беспозвоночных позволяет отлавливать последних, не вынимая эксгаустер из зажима (16) (см. рис. 138, А). Для удаления мелких остатков субстрата после разбора пробы в конструкции предусмотрено следующее. Необходимо приподнять край крышки (2), как показано на рис. 138, Г. При этом между крышкой (2) и дном (1) образуется щель шириной 10 мм, через которую субстрат легко удаляется, после чего можно приступать к исследованию следующей пробы.

29. Устройство для экспресс-анализа сборов беспозвоночных (модификация 1) (Цуриков, Цуриков, 2001)

Рисунок 139. Устройство для экспресс-анализа сборов беспозвоночных (модификация 1) (объяснение в тексте)

Устройство (см. рис. 139, А, Б) состоит из прозрачного полиэтиленового пакета (1), размерами 400×400 мм и пластиковой трубки (2) длиной около 100 мм и диаметром 15-20 мм. Один из концов трубки (2) нужно закрыть кусочком мельничного газа (3) и закрепить при помощи капроновой нити или тонкой медной проволоки (4) (см. рис. 139, А). Описанное устройство предназначено для оперативной обработки смеси беспозвоночных, собранной при помощи различных методов (почвенные ловушки, светоловушки, кошение сачком и др.). Последовательность проведения экспресс-анализа удобнее всего показать на примере исследования хортобионтов, отловленных методом кошения. Произведя серию кошений, содержимое энтомологического сачка необходимо быстро высыпать в пакет (1), для чего нужно вывернуть сачок и несколько раз резко встряхнуть его, предварительно поместив мешок сачка внутрь пакета (1). Далее следует вставить вершину трубки (2) в пакет (1) и герметично скрепить их при помощи резинки (5). Затем, расположив пакет с трубкой в горизонтальной плоскости и слегка встряхивая содержимое, необходимо добиться более или менее равномерного рассредоточения беспозвоночных по всей площади пакета (1), после чего нужно через трубку (2) удалить воздух из пакета и быстро закрыть большим пальцем левой руки отверстие в трубке. Беспозвоночные, прижатые стенками полиэтиленового пакета, теряют подвижность, что позволяет легко подсчитать животных и провести анализ их видового состава. По окончании учета их следует выпустить. Для большей сохранности беспозвоночных не следует пользоваться пакетами, изготовленными из толстостенной или жесткой полиэтиленовой пленки.

30. Устройство для экспресс-анализа сборов беспозвоночных (модификация 2) (Цуриков, 2002б)

Рисунок 140. Устройство для экспресс-анализа сборов беспозвоночных (модификация 2) (объяснение в тексте)

Устройство (см. рис. 140) состоит из стекла (1) прямоугольной формы с размерами 200´200 мм и поролонового параллелепипеда (2) размерами 200´200´30 мм и более. При проведении исследования параллелепипед (2) желательно размещать на ровной поверхности. Затем смесь живых беспозвоночных, собранную всевозможными методами, необходимо высыпать в центр параллелепипеда (2) и быстро накрыть стеклом (1). Неподвижных животных, мягко зафиксированных между поролоном и стеклом, не представляет труда пересчитать, а известных исследователю представителей определить, не причинив им вреда. Для того чтобы исключить потери наиболее активных особей в момент их укладки под стекло, необходимо данную операцию проводить внутри просторного мешка из полиэтиленовой пленки. Если в собранном материале содержится мусор, или сбор достаточно многочислен, полезно, слегка приподнимая стекло, дать возможность беспозвоночным разбежаться в стороны от центра пластины (2), что позволяет существенно упростить их подсчет и изучений.

Описанное устройство можно применять для обработки сборов подавляющего большинства групп наземных беспозвоночных. Исключение составляют лишь мельчайшие представители клещей, коллембол и перепончатокрылых, так как они теряются в полостях поролона (для них нужно подбирать поролон с гладкой верхней поверхностью), а также некоторые виды двукрылых и чешуекрылых, имеющие нежные и хрупкие крылья и конечности.

31. Устройство для определения живых беспозвоночных (Цуриков, 2002б)

Рисунок 141. Устройство для определения живых беспозвоночных (объяснение в тексте)

Устройство (см. рис. 141, А-Б) состоит из двух прямоугольных обрезков стекол (1 и 2) и двух деревянных или пластмассовых планок (3 и 4). Выбор размеров стекол и планок зависит от величины объектов исследования. У проверенного на практике устройства, предназначенного для исследования жесткокрылых, размеры стекол (1 и 2) составляли 100´80 мм, а планок (3 и 4) - 110´30´15 мм. На одной из сторон каждой планки следует пропилить две сходящиеся канавки (см. рис. 141, Б), ширина которых зависит от толщины стекла, а глубина составляет около 5 мм. Угол между канавками находится в прямой зависимости от размеров исследуемых животных (в авторском варианте - 10 градусов). Конструкцию необходимо скрепить при помощи клея, как показано на рис. 141, Б. Основное условие успешной работы устройства - плотное касание сходящихся краев стекол.

Устройство действует следующим образом. Приготовленный для определения экземпляр животного нужно поместить между стеклами, при этом устройство следует расположить так, чтобы сходящиеся края стекол были внизу. Животное, в зависимости от размеров, продвигается на соответствующее расстояние и останавливается, зажатое между стеклами. Для исключения его передвижения в стороны, необходимо изготовить специальный ограничитель (5). В случае работы с различными по размерам беспозвоночными, полезно сделать несколько таких ограничителей, имеющих различную величину вершинной "вилки". Угол сужения каждой лопасти "вилки" (см. вид сбоку на рис. 141, Б) должен соответствовать углу между стеклами (1 и 2). Ограничив движение исследуемого животного пространством между лопастями "вилки" и сужением стекол (1 и 2), данную конструкцию следует повернуть в горизонтальном положении и поместить на столик бинокулярного микроскопа, причем, изучение особей желательно проводить при рассеянном свете.

Одно из преимуществ данного устройства заключается в возможности осмотра животных с разных сторон, для чего достаточно перевернуть конструкцию.

II. Методы исследования гидробионтов

32. Ловушка для гидробионтов (Цуриков, Цуриков, 2001)

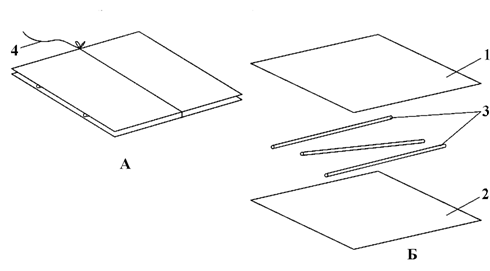

Рисунок 142. Ловушка для гидробионтов (объяснение в тексте)

Ловушка (см. рис. 142, А, Б) состоит из двух картонных или фанерных пластин (1 и 2) размерами 300×300 мм и более, между которыми нужно проложить 2-3 прутика или стебля травы (3) диаметром около 5 мм с тем, чтобы между пластинами оставалось небольшое пространство. Описанную конструкцию необходимо установить на поверхности воды у берега водоема и, обвязав капроновой нитью (4), свободный конец последней следует прикрепить к какому-либо предмету, расположенному на берегу (куст, колышек и т.п.). Учеты гидробионтов, использующих данную ловушку в качестве укрытия, необходимо проводить 1 раз в 2-3 суток. Для этого необходимо осторожно приподнять конструкцию и положить ее на кусок полиэтиленовой пленки, разложенный на берегу. Затем, удалив нить (4), нужно поднять пластину (1) и выбрать скопившихся беспозвоночных. С целью исключения потерь гидробионтов, целесообразно изготовить сачок с большим диаметром обруча, с его помощью быстро изолировать ловушку, плавающую в воде, а затем вытащить ее на берег и исследовать.

33. Накопитель для околоводных беспозвоночных (Цуриков, Цуриков, 2001)

Рисунок 143. Накопитель для околоводных беспозвоночных

Накопитель для околоводных беспозвоночных (см. рис. 143) представляет собой кусок пористого пенопласта размерами около 500×500×200 мм. Ловушку необходимо установить на одном из речных наносов, состоящим из различного мусора (б. ч. растительных остатков), смытого во время половодья и сконцентрированного на поворотах рек, в местах затопления деревьев и т.п. Необходимым условием эффективной работы ловушки является наличие в куске пенопласта большого количества пор и отверстий различного диаметра (от 1 до 10 мм). В случае необходимости отверстия можно легко изготовить при помощи шила, гвоздя, спицы и т.п. Принцип действия описанной ловушки заключается в привлечении беспозвоночных, смытых со своих мест обитания во время половодья и сконцентрированных в наносах, более комфортными условиями искусственного убежища (сухие полости, недоступные для врагов). Накопители для околоводных беспозвоночных лучше всего устанавливать на вершины наносов и прикреплять при помощи веревки или проволоки к стволам или ветвям деревьев, корягам и т.п. Собирать ловушки нужно во время начала падения уровня воды в реке, когда прекращается активное пополнение наносов мусором. Для этого необходимо каждый накопитель поместить в отдельный полиэтиленовый пакет, принести в лабораторию и там приступить к разбору материала. В теплой комнате большинство из находящихся в порах беспозвоночных начинают активно покидать свои убежища и их легко можно собрать при помощи эксгаустера. Во избежание потери части материала, целесообразно накопитель поместить в полиэтиленовый пакет больших размеров, дно которого должно быть обращено к источнику света. В этом случае наиболее активные виды беспозвоночных будут скапливаться в углах пакета, что значительно облегчит процесс обработки материала. После отлова всех животных, вышедших из своих убежищ, необходимо приступить к извлечению беспозвоночных, находящихся внутри пор, для чего следует разрушить накопитель, последовательно отламывая кусочки пенопласта, и внимательно осматривая все поры и трещины.

34. Плавающая ловушка с приманкой для гидробионтов (Цуриков, 2004б)

Рисунок 144. Плавающая ловушка с приманкой для гидробионтов (объяснение в тексте)

Плавающая ловушка с приманкой для гидробионтов предназначена для исследования живущих в воде или на ее поверхности некрофагов. Ловушка (см. рис. 144, А, Б) состоит из пластиковой бутылки (1) емкостью 1,5 л, двух поплавков (2) из пенопласта, грузила (3) и 8 пластиковых трубок (4). В бутылке (1) нужно проделать 8 отверстий диаметром 15 мм, так, чтобы при лежащей на боку бутылке по 2 отверстия с каждой стороны располагались вдоль срединной линии, а по 2 других были направлены вниз под углом к горизонтальной плоскости. В полученные отверстия следует погрузить пластиковые трубки (4) диаметром 15 мм и длиной 30-40 мм так, чтобы наружу выходило не более 3-5 мм длины трубки. К боковым сторонам бутылки (1) нужно прикрепить поплавки (2) (50×50×50 мм), а к нижней поверхности - грузило (3) (100 г) для повышения устойчивости конструкции. Внутрь бутылки (1) нужно поместить приманку (5) (к примеру, мертвая рыбка), после чего ловушку можно устанавливать на поверхности водоема (см. рис. 144, В). Половина бутылки (1) заполняется водой, что усиливает распространение запаха по воде и побуждает животных проникать внутрь ловушки, выбраться из которой они не могут, так как не находят отверстий, находящихся на расстоянии от прозрачных стенок бутылки.

35. Ловушка-убежище для гидробионтов (ориг.)

Рисунок 145. Ловушка-убежище для гидробионтов (объяснение в тексте)

Ловушка (см. рис. 145) представляет собой мешок из сетки (1), заполненный кусочками пенопласта (около 30×30×30 мм). Эту конструкцию следует прикрепить при помощи капронового шнура (2) к грузу (3) и опустить на дно водоема. Через несколько дней нужно аккуратно вытащить ловушку на берег, положить ее на кусок полиэтиленовой пленки и, развязав мешок, отловить скопившихся беспозвоночных. Водные беспозвоночные охотно используют пористый пенопласт в качестве укрытий. Особенно эффективной эта ловушка может быть в тех местах водоемов, где отсутствует растительность и поверхность дна гладкая.

36. Ловушка для изучения вертикального распределения гидробионтов (ориг.)

Рисунок 146. Ловушка для изучения вертикального распределения гидробионтов (объяснение в тексте)

Ловушка (см. рис. 146) состоит из поплавка (1), грузила (2) и нити (3) натянутой между ними. На одинаковом расстоянии друг от друга к нити следует прикрепить несколько мешочков (4) из сетки, заполненных кусочками пенопласта (около 30×30×30 мм). Водные беспозвоночные используют пористый пенопласт в качестве укрытий. Особенно эффективной эта ловушка может быть в стоячих водоемах и в тех местах, где отсутствует растительность. Через несколько суток нужно аккуратно вытащить устройство на берег и разобрать содержимое каждого мешочка отдельно.

III. Методы исследования эдафобионтов

37. Ловушка для изучения миграций педобионтов (Цуриков, Цуриков, 2001)

Рисунок 147. Ловушка для изучения миграций педобионтов (объяснение в тексте)

Ловушка (см. рис. 147, А и Б) состоит из 8 тонких металлических пластин (1) размерами 150×400 мм, 7 цилиндров (2) из жести высотой 150 мм и диаметром 75 мм, имеющих продольный разрез шириной 10 мм, 7 крышек из жести (3) диаметром 90 мм и 7 цилиндрических емкостей (4) высотой 110 мм и диаметром 73 мм (стаканы объемом 250 мл). Для установки ловушки необходима лопата или острый нож с длинным лезвием, который можно заменить буром, способным прорезать в почве отверстие диаметром 75 мм. Выбрав место для установки ловушки, необходимо лопатой сделать разрез в почве длиной 400 мм и глубиной 150 мм, в который погружается пластина (1) таким образом, чтобы ее верхний край был вровень с поверхностью почвы. Отступив на 10 мм от каждого из концов погруженной в почву пластины, под углом в 90° по отношению к ее плоскости устанавливаются еще 2 пластины. В результате повторения описанной операции еще несколько раз, участок почвы зигзагообразно разделяется пластинами, с оставлением лишь щели шириной 10 мм. Снаружи от каждого из углов, образованных смежными пластинами, прорезается ножом или буром вертикальное отверстие диаметром около 75 мм и глубиной 260 мм. Далее в каждое из полученных отверстий погружается по одному цилиндру (2) таким образом, чтобы разрез совпадал со щелью между смежными пластинами (1) (см. рис. 147, В), а верхний край был вровень с поверхностью почвы. В отверстия вставляются емкости (4) при помощи специального приспособления (5) длиной 30 мм, по форме напоминающего ножницы, принцип работы которого заключается в следующем. При сближении ручек противоположные вершины приспособления, погруженные на 1/3 глубины в емкости (4), расходятся в разные стороны, упираются во внутренние стенки и таким образом позволяют опускать и поднимать емкость для сбора беспозвоночных. На вершины приспособления (5) целесообразно надеть короткие обрезки резиновой трубки соответствующего диаметра, чтобы улучшить сцепление при манипуляциях с емкостью (4). Сверху отверстия в почве закрываются крышками (3) и засыпаются тонким слоем почвы или растительными остатками для того, чтобы исключить попадание в ловушку беспозвоночных, перемещающихся по поверхности почвы. Таким образом, педобионты, мигрирующие в почве на глубине до 150 мм сталкиваются с направляющими пластинами (1), движутся вдоль этой преграды и через щель цилиндра (2) попадают в емкости (4), на дно которых целесообразно положить несколько кусочков картона или 2-3 листа дерева, чтобы мелкие беспозвоночные могли укрыться от хищников.

38. Рама для отлова околоводных насекомых (Цуриков, 1998)

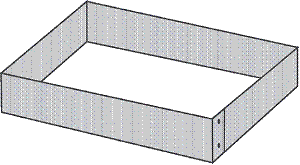

Рисунок 148. Рама для отлова околоводных насекомых

Для отлова околоводных насекомых (см. рис. 148) можно изготовить из полосы жести квадратную раму 25×25 см и высотой 10 см. Данная конструкция на 3 см погружается в почву у границы с урезом воды, и внутреннее пространство заливается водой. Насекомые (жуки, клопы, двукрылые и др.) покидают свои убежища и всплывают на поверхностную пленку воды, где их можно легко собрать. Применение этой методики позволяет получать сопоставимые данные, на основании которых возможно сравнение различных участков прибрежной полосы.

39. Бур для взятия почвенных проб (Голуб и др., 2012)

Рисунок 149. Бур для взятия почвенных проб (объяснение в тексте)

Бур для взятия почвенных проб предназначен для исследования численности и видового состава почвенных беспозвоночных. Основу бура (см. рис. 149, А, Б) составляют 2 створки (1) и (2), изготовленные путем продольного разрезания стальной трубы диаметром 80 мм и длиной 200 мм. Один из концов створок (1) и (2) необходимо срезать под углом 20 градусов и вдоль срезов следует приварить полукруглые пластинки (3) и (4) шириной 5 мм расположенные под прямым углом к продольным стенкам этих створок. Внутренний и вершинные края каждой из пластинок (3) и (4) нужно заострить, чтобы получились внутренние резцы. С противоположного от резца конца к каждой из створок (1) и (2) необходимо приварить части шарнира (5) так, чтобы эти створки могли раскрываться и закрываться, образуя цилиндр (важно, чтобы в сомкнутом положении не было смещения створок в стороны друг от друга). К одной из частей шарнира (5) необходимо приварить т-образную ручку (6) длиной 150 мм и диаметром сечения 8 мм. На сомкнутые створки (1) и (2) необходимо надеть металлическое кольцо (7) с внутренним диаметром 78 мм, сделанное из прута с диаметром сечения 7 мм. Пользоваться буром нужно следующим образом. Ввинчивая бур в почву при помощи ручки (6) кольцо (7) постепенно сдвигается вверх, оставаясь на поверхности земли (это кольцо необходимо для первых нескольких оборотов, так как далее направляющим устройством для бура являются стенки отверстия). Погрузив бур на необходимую глубину, его нужно извлечь из почвы и положить на горизонтальную поверхность, после чего следует снять кольцо (7) и открыть створку (см. рис. 149, Б). Далее можно отделять слои почвы и исследовать их отдельно.

40. Устройство для отбора проб подстилки единого объема (Мельников, Цуриков, 2008)

Рисунок 150. Устройство для отбора проб подстилки единого объема (объяснение в тексте)

Для взятия проб подстилки единого объема можно использовать своеобразное устройство (см. рис. 150), принцип работы которого напоминает циркуль. Оно состоит из металлического стержня (1), один конец которого заострен. К стержню (1) приварена полоса (2) из металла шириной 30 мм, изогнутая так, как показано на рис. 150. Передняя грань полосы (2) заточена как нож, а в 3 мм от задней грани просверлен ряд отверстий для крепления плотного мешка (3). Работает конструкция следующим образом. Стержень погружается в почву на нужную глубину, после чего конструкция проворачивается вокруг стержня на 180 градусов, собирая подстилку или верхний слой почвы в мешок (3).

41. Устройство для оперативного просеивания подстилки (Мельников, Цуриков, 2008)

Рисунок 151. Устройство для оперативного просеивания подстилки (объяснение в тексте)

Для отделения крупных частиц подстилки (листья, фрагменты веток и пр.) можно использовать устройство, напоминающее сито прямоугольной формы (см. рис. 151, А, Б). Оно состоит из металлической емкости в форме ковша (1) и накрывается металлической сеткой (2) с крупными прямоугольными ячейками (50×10 мм) (см. рис. 151, Б). Сетка (2) крепится к ковшу (1) при помощи 2 навесов (3). Размеры устройства могут быть различными, но был использован вариант с размерами сетки 270×370 мм. Работает устройство следующим образом. Подстилка срезается острым краем устройства так, чтобы субстрат оказался на сетке (принцип <вычерпывания>). После этого производится встряхивание субстрата (просеивание), удаление крупных частиц с верхней поверхности сетки и набор новой порции подстилки. В сухую погоду при помощи этого устройства можно провести быструю первичную обработку большого количества подстилки. Собранный в емкость субстрат можно перебирать вручную, или использовать для этого специальные устройства.

42. Ловушка для статобионтов (ориг.)

Рисунок 152. Ловушка для статобионтов (объяснение в тексте)

Ловушка для стратобионтов предназначена для изучения видового состава беспозвоночных, обитающих в подстилке. Ловушка (см. рис. 152, А) состоит из сосуда (1) для сбора животных, колпака (2) изготовленного из металлической сетки с ячейками 10 мм и 4 пластинок (3) (400×60 мм) сделанных из жести. На исследуемом участке необходимо вырыть яму в почве и погрузить в нее сосуд (1) так, чтобы его верхний край находился ниже уровня земли (вровень с нижней границей трухи и подстилки). Сверху сосуд (1) следует накрыть цилиндрическим колпаком (2) соответствующего диаметра, верхняя поверхность которого должна быть полностью изолирована, для чего целесообразно изготовить ее из жести. Пластины (3) устанавливаются крестообразно вокруг колпака (2) так, чтобы их боковые ребра плотно соприкасались с сеткой, и погружаются в почву так, чтобы их нижний край находился ниже слой подстилки. Беспозвоночные-стратобионты, мигрируя в слое подстилки, упираются в пластины (3), двигаются вдоль этих преград в надежде их обойти, проникают сквозь сетку колпака (2) и попадают в сосуд (1) (см. рис. 152, Б).

43. Колонка сит для стратобионтов (ориг.)

Рисунок 153. Колонка сит для стратобионтов (объяснение в тексте)

Для сепарации субстрата по величине частиц можно использовать следующее устройство. К дну конусовидного мешка (1) (сачок) пришита пластиковая банка (2), емкостью около 500 мл с отрезанным дном так, чтобы крышка этой банки была внизу (см. рис. 153). Очень удобно использовать банки с широкими крышками (например, из-под майонеза). В верхней части крышке (3) банки (2) вырезается отверстие так, чтобы осталась лишь узкая (3 мм) внешняя полоса. К этой банке при помощи шпильки (4), изготовленной из тонкой (2 мм) проволоки методом сквозного прокалывания крепится еще одна банка с отрезанным дном. На полученную конструкцию снизу надевается еще одна или несколько таких же банок без дна и с отверстием в крышке. Отвинтив крышку каждой из банок, на полученные отверстия накладываются сетки (5) с ячейками различного диаметра (к примеру: на верхнюю банку - 30×30 мм, далее - 15×15 мм, 5×5 мм и т.д.), после чего крышка с отверстием завинчивается, фиксируя сетку. На самую нижнюю банку надевается крышка (6) без отверстия. Учитывая, что площадь сетки невелика, данные сита служат довольно долго. Кроме того, здесь сетки легко меняются на новые. В мешок помещается порция субстрата, после чего производится встряхивание. Можно прикреплять это устройство к одежде и, при ходьбе процесс сепарации будет идти автоматически.

44. Ловушка для стратобионтов (для условий жаркой погоды) (ориг.)

В период сухой и жаркой погоды целесообразно набирать в мешки из сетки (<авоськи>) подстилку, обильно смачивать эти конструкции водой, и разбрасывать их под деревьями, частично прикапывая. Через 2 суток сетки следует собирать и извлекать скопившихся там стратобионтов.

45. Ловушка для стратобионтов (для условий засухи) (Цуриков, 1998)

Во время засухи хорошие результаты может дать следующая ловушка. Нужно взять 2 прямоугольных куска фанеры размерами 400×400 мм и подсунуть один из них под подстилку. Далее участок подстилки над фанерой следует обильно смочить водой, после чего сверху нужно положить второй кусок фанеры. Стратобионты собираются в пространстве между фанерными листами, причем впоследствии мигрируют по мере высыхания от краев к центру конструкции. Учет лучше всего проводить 1 раз в 2 суток. В качестве модификации этой ловушки можно попробовать очистить какой-либо участок от подстилки, разложить там кусок ткани и поместить в его центре сосуд с водой (миска или т.п.). Далее на этом месте следует воздвигнуть холм из подстилки. Учеты, в этом случае можно проводить 1 раз в неделю, при этом будет удобно выбирать субстрат, заворачивая края ткани в узел.

46. Ловушка для стратобионтов (для условий дождливой погоды) (ориг.)

В дождливый период сбор стратобионтов лучше всего проводить следующим образом. <Авоську> с ячейками 10×10 мм следует заполнить кусочками пенопласта, размерами около 20×20×20 мм, после чего эту конструкцию нужно прикопать в подстилке. Насекомые нередко прячутся между кусочками пенопласта, где микроклимат намного предпочтительнее мокрой подстилки. Расположив устройства в нескольких местах можно собрать интересный материал. Учеты лучше проводить через 1 сутки, для чего устройства нужно сложить в большой полиэтиленовый пакет и принести в лабораторию для исследования. В качестве модификации этой конструкции вместо пенопласта можно предложить использовать блоки из полосок полиуретана.

47. Способ отлова стратобионтов (ориг.)

Хорошие уловы получаются в случае предварительного (до дождя) раскладывания в лесу полосок из полиэтиленовой пленки (200 мм шириной и 1-2 м длиной). При этом стратобионты мигрируют под пленку и там концентрируются. Особенно эффективен этот метод в случае длительных дождей. Через 1-3 суток нужно снимать пленку, быстро выбирать подстилку и складывать в мешок для исследования в лаборатории или при помощи полевого термоэклектора.

48. Метод отлова беспозвоночных в период засухи (Цуриков, Цуриков, 2001)

Неплохие сборы беспозвоночных можно получить при помощи раскапывания верхнего слоя почвы под лежащими предметами - камнями, бревнами и т.п. Для этого необходимо убрать лежащий предмет, при помощи лопаты срезать верхний слой почвы (до 10 см) и затем, аккуратно положив пробу почвы на кусок полиэтиленовой пленки, исследовать ее методом ручной разборки.

49. Природная ловушка для беспозвоночных (Цуриков, Цуриков, 2001)

Значительное количество различных видов беспозвоночных можно найти в результате раскопок узкой полосы почвы в нижней части крутых, осыпающихся склонов (карьеры, овраги, берега рек). Насекомые, скатываясь вниз по таким скатываясь вниз по таким склонам, часто бывают погребенными ссыпающимися частицами почвы и песка. В результате ручной разборки их можно отделить от субстрата.

IV. Методы исследования ботробионтов

50. Ловушка для беспозвоночных ботробионтов (Голуб и др., 2012)

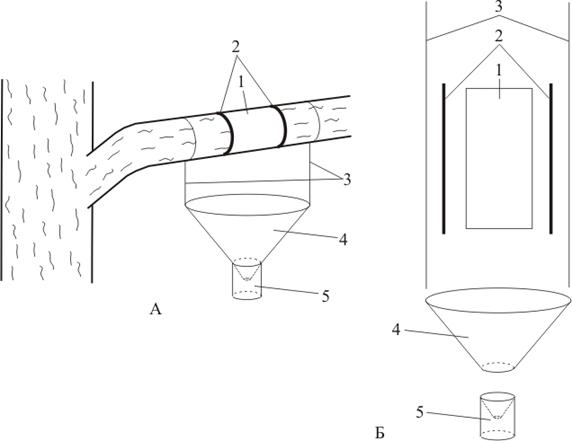

Рисунок 154. Ловушка для беспозвоночных ботробионтов (объяснение в тексте)

Ловушка (см. рис. 154) для беспозвоночных ботробионтов предназначена для отлова животных, обитающих в норах. Ловушка состоит из резиновой трубки (1) и сосуда (2) для сбора беспозвоночных. Длина и диаметр трубки (1) зависит от места расположения и диаметра норы исследуемого животного. Изготавливается ловушка чрезвычайно быстро и просто. Один конец трубки (1) прикладывается к входу в нору, а второй должен быть расположен над сосудом (2), установленным вертикально. Допустимо раскапывать вход в нору для более удобной установки ловушки.

51. Скребок для отлова нидиколов (ориг.)

Рисунок 155. Скребок для отлова нидиколов (объяснение в тексте)

Скребок (см. рис. 155) состоит из куска мягкой проволоки (1) с диаметром сечения 3 мм, пробки (2) от пластиковой бутылки, воронок (3 и 4) разной величины, также изготовленных из верхней части пластиковых бутылок. На одном из вершинных отрезков проволоки (1) нужно нарезать резьбу на длину 10 мм, на которую следует навинтить гайку (5). Далее необходимо проделать в пробке (2) отверстие, диаметром 3 мм, после чего нужно эту пробку нанизать на проволоку (1) и скрепить полученную конструкцию гайкой (6). В зависимости от диаметра исследуемой норы, на проволоку (1) следует нанизать воронку соответствующего размера и привинтить к пробке (2). Длина проволоки (1) должна соответствовать задачам исследования и длине норы. При этом благодаря мягкости проволоки, можно обследовать даже изогнутые ходы животных. Для взятия пробы нужно погрузить скребок в нору, стараясь скользить по ее верхней стенке, а затем следует прижать воронку (3 или 4) к нижней поверхности норы и вытащить устройство, собрав верхний слой почвы.

52. Бур для взятия проб субстрата из нор и дупел животных (Голуб и др., 2012)

Рисунок 156. Бур для взятия проб субстрата из нор и дупел животных (объяснение в тексте)

Бур для взятия проб субстрата из нор и дупел животных предназначен для исследования энтомофауны недоступных микробиотопов (нор и дупел животных). Бур (см. рис. 156, А, Б) состоит из стального троса (1) с воротом на конце, используемом сантехниками, цилиндрической емкости (2) диаметром 100 мм для исследования нор и конусовидной емкости (3) диаметром 100 мм для дупел животных. Для прикрепления троса (1) к емкостям (2) и (3) необходимо специальное приспособление, которое изготавливается из 2 металлических дисков (4) и (5) диаметром 104 мм и толщиной 2 мм. Диск (4) имеет центральное отверстие диаметром 6 мм и трех отверстий диаметром 5 мм в 20 мм от центрального отверстия. Диск (5) имеет три отверстия диаметром 5 мм, совпадающие с такими же отверстиями диска (4), а также два прямоугольных лепестка (15×20 мм), расположенных с противоположных сторон диска, согнутых под прямым углом к плоскости диска (5) и имеющих по одному отверстию диаметром 5 мм. Кончик троса (1) диаметром 5 мм нужно пропустить сквозь центральное отверстие диска (4), раскрутить жилки этого кончика на протяжении 30 мм, отогнуть их в разных направлениях под прямым углом и, приложив диск (5) так, чтобы лепестки были направлены в противоположную от троса (1) сторону, прочно скрепить оба диска при помощи болтов (6) и гаек (7). К полученному таким образом наконечнику можно прикреплять емкости (2) и (3), представляющие собой цилиндрический сосуд ( для емкости (2)) и сосуд с округленным дном (для емкости (3)), изготовленные из металла, толщиной 2 мм. На внешних стенках емкости (2) имеются 3 продольные прорези, не доходящие до конца, один из краев которых отогнут на 10 мм, что обеспечивает захват субстрата при вращении емкости. Данная конструкция предназначена для нор животных и служит для соскабливания субстрата с ровных поверхностей. На внешних стенках емкости (3) продольные прорези приближаются к концу (не сходится друг с другом всего на 30 мм). Как и в варианте с емкостью (2) один край отогнут, но всего на 7 мм, так как эта емкость предназначена для проникновения внутрь трухи деревьев или субстрата гнезд, что требует большей мощности при захвате органических остатков. Крепление емкостей (2) и (3) к приспособлению троса (1) производится при помощи 2 болтов (8) и (9), ввинчивающихся в предварительно нарезанную резьбу в отверстиях у основания верхнего края емкостей. Эти отверстия должны совпадать с отверстиями в лепестках диска (5). Пользоваться буром нужно следующим образом. В исследуемую нору необходимо погрузить бур, причем благодаря гибкому тросу (1) емкость (2) может проникать даже в извилистые ходы, после чего следует сделать несколько вращательных движений при помощи ворота и быстро извлечь емкость (2) из норы. Собранное содержимое можно вытряхивать сквози прорези емкости или отвинтить скрепляющее приспособления троса (1). Дупла животных исследуются таким же образом, но при помощи емкости (3), причем, воспользовавшись простым приспособлением в виде шеста с раздвоенным концом на вершине, имеется возможность погружения емкости (3) в дупло на различной высоте и, воспользовавшись гибкостью троса, проводить забор пробы, не влезая на дерево.

V. Методы исследования герпетобионтов

53. Почвенная ловушка с сепаратором (Цуриков, Цуриков, 2001)

Рисунок 157. Почвенная ловушка с сепаратором (объяснение в тексте)

Светоловушка с сепаратором (см. рис. 157, А) изготавливается из двухлитровой пластиковой бутылки, которую следует разрезать поперек в верхней четверти, как показано на рис. 157, Б. Затем в полученный сосуд (1) нужно вставить воронку (2) (верхняя часть пластиковой бутылки) узким концом внутрь. Крепление воронки (2) с сосудом (1) производится при помощи проволоки (3) с диаметром сечения 1-2 мм, для чего необходимо раскалить на огне проволоку (3) и прожечь отверстие сквозь стенки сосуда и воронки, параллельно плоскости верхних краев конструкции в 10 мм от края (см. рис. 157, Б). Внутрь сосуда помещается вставка (см. рис. 157, В), состоящая из двух горизонтальных пластиковых перегородок (4 и 5), разделяющих внутренний объем сосуда на три равные части. Края перегородок должны иметь боковые стенки высотой 5-10 мм, для того, чтобы беспозвоночные не скапливались у места соприкосновения перегородок (4 и 5) с внутренней поверхностью сосуда (1) и при извлечении перегородок не были бы раздавлены. В верхней перегородке (4) необходимо проделать несколько отверстий диаметром 4 мм, а в нижней (5) - 2 мм. Обе перегородки нужно скрепить в центре стержнем (6), изготовленным из алюминиевой проволоки с диаметром сечения 2-3 мм. Стержень (6) предназначен как для извлечения вставки во время осмотра ловушки, так и для фиксации перегородок (4 и 5) на определенном расстоянии друг от друга. Отверстия в перегородках (4 и 5) служат для разделения насекомых по величине (сепарирования): крупные виды находятся в верхней части сосуда, средних размеров проникают в среднюю часть, а самые мелкие доходят до дна и там концентрируются. На дно сосуда (1) и в каждый из его отделов необходимо поместить сложенные "гармошкой" полоски бумаги или картона, в складках которых мелкие беспозвоночные могут укрываться от хищников. Почвенную ловушку с сепаратором необходимо погрузить в землю до уровня ее верхнего края, чтобы отлавливать мигрирующих беспозвоночных-герпетобионтов. Благодаря системе сепарирования, интервалы между учетами можно увеличить до 5 суток.

Данные ловушки использовались с 1998 по 2011 гг. в трех основных биотопах урочища Морозова гора (степь, дубрава и пойменный луг) в пределах геоботанического профиля. По 3 ловушки устанавливались в середине каждого из месяцев (с мая по сентябрь) всего на трое суток, после чего сборные сосуды убирались.

54. Миграционная ловушка (Цуриков, Цуриков, 2001)

Рисунок 158. Миграционная ловушка (объяснение в тексте)

Миграционная ловушка (см. рис. 158) представляет собой модифицированную систему почвенных ловушек с направляющими пластинами. Она состоит из прямоугольных направляющих пластин из жести (1), размерами 580×100 мм, подвижно и зигзагообразно связанных друг с другом своими узкими сторонами при помощи колец (2). Угол между двумя смежными пластинами составляет примерно 90°. Эта система собирающих пластин погружается для фиксации в почву на глубину 10-20 мм. В каждом из внутренних углов между двумя пластинами помещается пустой стеклянный сосуд для сбора беспозвоночных (3), погруженный в землю так, чтобы его верхний край был вровень с поверхностью почвы. В случае использования для сбора толстостенных стеклянных сосудов конструкцию необходимо дополнить приспособлением (см. рис. 158, Б), состоящим из изогнутой пластины (4) размерами 100×40 мм и упора (5), изготовленного из проволоки с диаметром сечения около 2 мм. Приспособление устанавливается таким образом, чтобы мигрирующие беспозвоночные не могли избежать попадания в сосуд (3). На дно каждого из сосудов целесообразно положить кусочки картона или несколько листьев дерева, чтобы мелкие беспозвоночные прятались под ними от более крупных. Описанная ловушка позволяет дифференцированно отлавливать беспозвоночных, перемещающихся с каждой стороны систем направляющих пластин, и судить о направлениях миграции герпетобионтов.

55. Четырехсекторная миграционная ловушка (Цуриков, Цуриков, 2001)

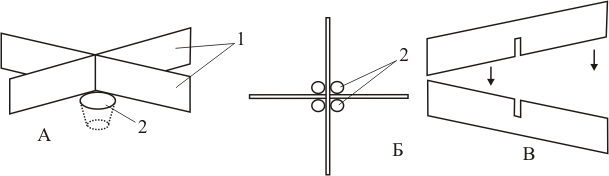

Рисунок 159. Четырехсекторная миграционная ловушка (объяснение в тексте)

Ловушка (см. рис. 159, А, Б, В) состоит из крестообразно скрепленных направляющих пластин из жести (1) и 4 емкостей для сбора беспозвоночных (2). Мы проводили испытание ловушек, направляющие пластины которых были изготовлены из двух полос жести размерами 250×100 мм (см. рис. 159, В). Описанная авторами ловушка устанавливается на почве и предназначена для изучения миграций герпетобионтов. Она позволяет дифференцировано отлавливать беспозвоночных, движущихся с разных сторон через место установки ловушки, что позволяет судить о направлениях миграций животных.

56. Микросветоловушка (Цуриков, Цуриков, 2001)

Рисунок 160. Микросветоловушка (объяснение в тексте)

Ловушка (см. рис. 160) состоит из автономного источника света (1), крестообразно скрепленных направляющих пластин из жести (2) и четырех емкостей для сбора беспозвоночных (3). В качестве автономного источника света (1) может служить электрическая лампочка, питающаяся от батарейки, или керосиновая горелка. Мы остановимся на описании устройства керосиновой горелки, прошедшей испытание и показавшей хорошую эффективность. Для изготовления керосиновой горелки необходимо взять небольшой стеклянный пузырек высотой 55 мм и диаметром 22 мм (в таких пузырьках обычно хранятся антибиотики). Отверстие пузырька закрывается кусочком стекла с отверстием диаметром 2 мм посередине, в которое вставляется фитиль, изготовленный из трех сплетенных хлопчатобумажных нитей (ь 20). Отверстие в стекле можно проделать обыкновенным сверлом, предварительно поместив на точку сверления каплю скипидара. Кроме этого, возможно использование двух небольших кусочков стекла, которыми вершинная часть фитиля удерживается над верхней плоскостью пузырька. Применение только прозрачных материалов при изготовлении горелки обусловлено необходимостью исключить создание тени, так как, попав в тень, ряд видов беспозвоночных теряет активность и может не попасть в емкость (3). Керосин в описанном варианте устройства выгорает приблизительно за 3 часа. Автономный источник света (1) устанавливается сверху на место пересечения направляющих пластин (2), длина которых может быть различной, однако предпочтительнее использовать размеры от 200 до 500 мм. В каждом из углов направляющих пластин в почве прорезаются углубления, диаметр и глубина которых должны соответствовать размерам емкости для сбора беспозвоночных (3) таким образом, чтобы после погружения емкостей в полученные углубления их верхний край был вровень с поверхностью почвы. На дно емкостей (3) целесообразно положить кусочки картона или несколько листьев деревьев, чтобы мелкие беспозвоночные могли прятаться от более крупных. Учитывая небольшой период работы горелки (в описанном варианте), лучше всего устанавливать ловушки в сумерках, когда наиболее активны беспозвоночные, реагирующие на источник света.

57. Почвенная светоловушка (Цуриков, 2006б)

Рисунок 161. Почвенная светоловушка (объяснение в тексте)

Почвенная светоловушка (см. рис. 161, А, Б) состоит из неглубокого, но широкого стеклянного сосуда (1), отражателя (2) и источника света (3). Диаметр сосуда (1) (апробированного автором) составлял - 350 мм, высота 100 мм, а толщина стенок 8 мм. Отражатель (2) изготовлен из алюминия и представляет собой воронку, широкая часть которой должна равняться диаметру сосуда (1), а к узкой стороне жестко крепится источник света (см. рис.).

Светоловушка устанавливается следующим образом. Вначале в почве на исследуемом участке нужно выкопать округлую яму диаметром 350 мм и глубиной 400 мм. Далее на ее дне следует закрепить отражатель (2) с источником света (3), направленным вверх. На широкий край отражателя (2) необходимо установить сосуд (1) так, как показано на рисунке 161, В. Сосуд (1) нужно на 1/4 заполнить водой с несколькими каплями жидкого мыла. Очень эффективна эта ловушка для передвигающихся по почве беспозвоночных. Одной из возможных причин движения беспозвоночных по направлению к светоловушке, расположенной ниже уровня почвы, может быть их привлечение яркими бликами от крыльев летающих в луче света насекомых. Кроме того, вода обладает рассеивающими свойствами, что усиливает притягательную силу этой конструкции светоловушки для летящих и бегущих на свет насекомых.

58. Светоловушка для герпетобионтов Цуриков, 2006б)

Рисунок 162. Светоловушка для герпетобионтов (объяснение в тексте)

Светоловушка для герпетобионтов предназначена, главным образом, для отлова беспозвоночных-люцифилов, не способных к полету и не попадающихся, поэтому, в светоловушки традиционных конструкций. Светоловушка (см. рис. 162, А, Б) состоит из металлического или пластикового усеченного конуса (1), сосуда (2) для сбора беспозвоночных, лампы накаливания (3) (в испытанном варианте мощностью 100 W), патрона (4), электрического шнура (5) и штепсельной вилки (6). Конус (1) должен иметь широкое основание, диаметром 500 мм, небольшую высоту (100 мм) и отверстие на вершине, диаметром 80 мм. Сосуд (2) диаметром 90 мм и высотой 70 мм необходимо дополнить приспособлением (7) для крепления патрона (4) в вертикальном положении так, чтобы лампа (3) выступала над конусом. Приспособление (7) проще всего сделать из проволоки (см. рис. 199).

Светоловушка монтируется следующим образом. На почву нужно установить сосуд (2) и накрыть его конусом (1) с прикрепленным, при помощи приспособления (7), патроном (4), причем шнур (5) не должен опускаться до дна сосуда (2) (см. рис. 162, В). Таким образом, подключив источник света к сети, беспозвоночные начинают двигаться к лампе (3), проваливаются в щель между краем конуса (1) и патроном (4), в результате чего оказываются на дне сосуда (2). Существенное преимущество данной конструкции заключается в возможности ее быстрой установки на любой горизонтальной поверхности, включая асфальтовые дорожки и каменистые участки, где очень сложно изготовить яму для почвенной ловушки.

59. Ловушка для медведок (Цуриков, 2006а)

Рисунок 163. Ловушка для медведок (объяснение в тексте)

Основу ловушки (см. рис. 163, А, Б) составляет суживающееся кверху металлическое корыто (1) высотой 200 мм с размерами основания 500×200 мм и верхнего края - 400×100 мм. Корыто (1) с приманкой (2) (например, отваренное кукурузное зерно) нужно вкопать в почву так, чтобы его верхний край был вровень с уровнем земли. Сверху на корыто нужно положить несколько прутьев (3) диаметром 10 мм, после чего ловушку следует накрыть прямоугольным куском рубероида (4) размерами 1000×400 мм. Благодаря рубероиду, аккумулирующему энергию солнца, нагревается корыто (1) с приманкой, что усиливает распространение запаха через щель, между корытом (1) и рубероидом (4), созданную при помощи прутьев (3). Медведки, и некоторые виды прочих насекомых, включая жуков, двигаясь на запах приманки, попадают в корыто (1). Для усиления привлекательности приманки в корыто можно добавить воды.

60. Ловушка для мелких беспозвоночных-герпетобионтов (Цуриков, Цуриков, 2001)

Рисунок 164. Ловушка для мелких беспозвоночных-герпетобионтов (объяснение в тексте)

Ловушка (см. рис. 164, А, Б) состоит из кружков (1 и 2), изготовленных из полиэтиленовой пленки черного цвета с диаметром 130 мм, 10 картонных кружков (3) диаметром 100 мм, тонкого гвоздя (4) длиной 30 мм и диаметром сечения 1 мм, а также резинового квадратика (5) размерами 10×10×3 мм. В центре каждого из кружков необходимо проделать отверстие диаметром 1 мм. Затем на гвоздь (4) нужно последовательно надеть кружок (1), 10 кружков (3) и кружок (2). Далее острым концом гвоздя (4) следует проколоть в центре квадратик из резины (5), и зафиксировать конструкцию. Для повышения эффективности уловов целесообразно каждый из картонных кружков (3) слегка смять, чтобы их поверхности были неровными. Описанная ловушка устанавливается на почве и служит в качестве временного убежища для беспозвоночных. Осматривать ловушку целесообразно не чаще чем 1 раз в 2-3 суток. Для проведения учетов необходимо ловушку поместить в полиэтиленовый пакет и в таком виде доставить в лабораторию, где сначала нужно осторожно снять резиновый квадратик (5), а затем, последовательно снимать с гвоздя (4) кружки, тщательно осматривая каждый из них.

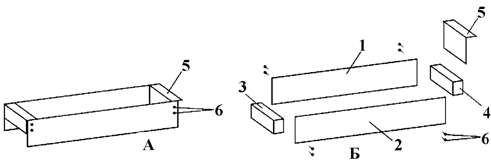

61. Рама для экспресс-анализа состава и численности герпетобионтов (Цуриков, Цуриков, 2001)

Рисунок 165. Рама для экспресс-анализа состава и численности герпетобионтов (объяснение в тексте)

Рама (см. рис. 165, А, Б) состоит из двух тонких стальных прямоугольных пластин (1 и 2) размерами 540 ´60 мм, двух брусков из дерева (3 и 4) размерами 100×30×20 мм и прямоугольной пластинки (5) размерами 100×100 мм, изготовленной из жести, причем на ней необходимо сделать бортик шириной 40 мм, отогнутый под углом 90° к плоскости этой пластинки. Пластины (1 и 2) крепятся к брускам (3 и 4) при помощи гвоздей (6), как показано на рис. 165, Б. Внутренняя площадь изготовленной таким образом рамы составляет 1/20 часть 1 м². Описанное устройство предназначено для оперативного ограничения определенного участка почвы, и его нужно применять следующим образом. Установив раму на поверхность почвы необходимо быстро погрузить нижние края пластин (1 и 2) на глубину 20-30 мм, для чего нужно (нажимая на бруски (3 и 4) произвести несколько скользящих движений вдоль плоскостей пластин (1 и 2) в обоих направлениях на расстояние 50-100 мм. Затем следует ограничить внутренний объем рамы со стороны бруска (4), для чего край пластины (5) нужно погрузить в почву на глубину 20-30 мм (см. рис. 165, А). Экспресс-анализ состава и численности герпетобионтов производится при помощи ручной разборки верхнего слоя почвы, дерна и растительных остатков, оказавшихся внутри ограниченного рамой участка. Начинать осмотр необходимо со стороны бруска (3) и, двигаясь в сторону пластины (5), следует осматривать поверхность почвы и ворошить растительные остатки, учитывая беспозвоночных.

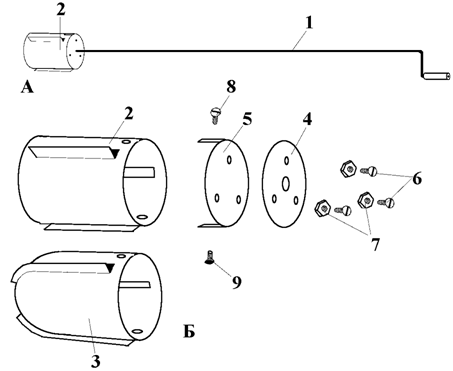

62. Устройство для экспресс-анализа состава и численности герпетобионтов (Цуриков, Цуриков, 2001)

Рисунок 166. Устройство для экспресс-анализа состава и численности герпетобионтов (объяснение в тексте)

Устройство (см. рис. 166, А, Б) состоит из стального стержня (1) длиной 330 мм и диаметром 8 мм, одна из вершин которого заострена, а к противоположной прикреплен пластиковый сфероид или шар диаметром около 50 мм), ножа (2) длиной 80 мм и шириной лезвия в средней части 35 мм, приваренного к стержню (3) длиной 40 мм и диаметром сечения 15 мм (к верхнему концу последнего прикрепляется пластиковый сфероид или шар (4) диаметром около 50 мм), а также пластинки (5), один край которой свернут в трубку с внутренним диаметром 9 мм, а противоположный приварен к стержню (3) так, чтобы плоскость ножа была расположена перпендикулярно плоскости пластинки (5). Описанная конструкция предназначена для оперативного ограничения стандартных по площади участков поверхности почвы. Для этого стержень (1) необходимо вставить в трубку на краю пластинки (5) (см. рис. 166, А и В). Затем острый конец стержня (1) следует погрузить в почву на глубину 200 мм, после чего левой рукой необходимо придерживать шар на стержне (1), а правой рукой взять шар (4) и сделать несколько круговых движений, погружая нож (2) в почву на глубину 50-60 мм (см. рис. 166, В). Далее необходимо извлечь стержень (1) и нож (2) из почвы, а в круговой разрез быстро вставить гибкую стальную прямоугольную пластину (6) размерами 600×100 мм как показано на рис. 166, Г. Расстояние между плоскостью ножа (2) и стержнем (1) у изготовленного нами устройства составляет 140 мм. Однако целесообразно это расстояние подобрать таким образом, чтобы величина площади круга ограниченного при помощи устройства была кратной 1 м² (например, 1/20). Экспресс-анализ состава и численности герпетобионтов производится при помощи ручной разборки верхнего слоя почвы, дерна и растительных остатков, оказавшихся внутри ограниченного пластиной (6) участка. Начинать осмотр необходимо со стороны не загороженного края и двигаться к противоположной стороне участка, записывая всех обнаруженных беспозвоночных. При этом большинство растений остаются нетронутыми, что позволяет до минимума сократить ущерб, причиняемый исследуемым биотопам.

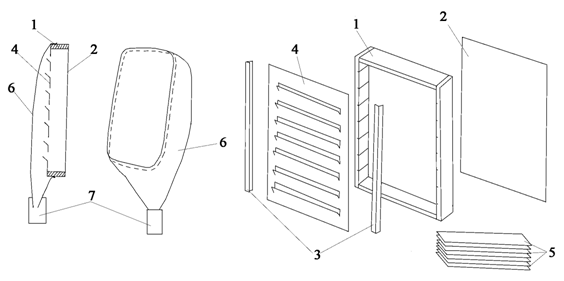

63. Термоэклектор для герпетобионтов (ориг.)

Рисунок 167. Термоэклектор для герпетобионтов (объяснение в тексте)

Термоэклектор для герпетобионтов (см. рис. 167, А, Б) предназначен для выявления видового состава и относительной численности напочвенной энтомофауны открытых биотопов (луг, степь, поле и др.). Устройство состоит из металлической треугольной рамы (1), высотой 100 мм, трапеции (2) изготовленной из жести и выкрашенной в черный цвет, кусочка пластиковой сетки (3) с ячейками 1-2 мм и сосуда (4) для сбора беспозвоночных. Длина стенок рамы может быть различной и зависеть от задачи исследования. Сверху рама (1) прикрывается трапецией (2) соответствующего размера (см. рис. 167). Оставшийся открытым угол необходимо изолировать сеткой (3). Термоэклектор работает следующим образом. В почву на исследуемом участке погружается сосуд (4) так, чтобы его верхний край был вровень с поверхностью земли. Рамой (1) необходимо накрыть участок почвы над сосудом (4), причем этот сосуд должен располагаться под углом, изолированным сеткой (3). Сильный разогрев воздуха и почвы внутри устройства заставляет насекомых искать спасение и двигаться к свету и менее нагретому углу рамы (1), что приводит к попаданию их в сосуд (4).

64. Складной садок для насекомых (А.с. 01579487)

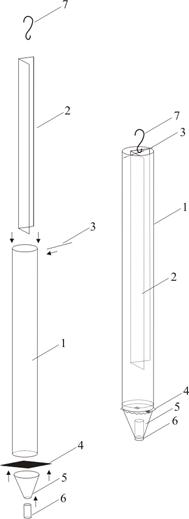

Рисунок 168. Складной садок для насекомых (объяснение в тексте)

Складной садок (см. рис. 168) характеризуется возможностью компактного складывания и скоростью приведения в рабочее положение. Он может быть использован при проведении исследований, как в полевых условиях, так и в лаборатории. В настоящем исследовании садки этой конструкции применялся в качестве <ловушек на выходе> для сбора вылетающих ранней весной из подстилки и дерна жесткокрылых. Каркас садка (см. рис. 168, А, Б) изготовлен из обрезков стальной проволоки диаметром 3 мм и состоит из двух горизонтально расположенных деталей (1 и 2) и четырех вертикальных стоек (3-6). Размеры каркаса могут быть произвольными. Нами был испытан вариант садка с длиной деталей (1 и 2) и стоек (3-6) 400 мм. В средней части деталей (1 и 2) необходимо сделать петли диаметром 4 мм, а на вершинах - кольца таких же размеров (см. рис. 168, А). Один из концов стоек (3-6) также необходимо согнуть в кольцо диаметром 4 мм. Далее следует скрепить детали (1 и 2), а также вершины этих деталей и стоек (3-6) так, как показано на рис. 168, А. Для фиксации садка в положении, при котором все углы между деталями (1 и 2) и стойками (3-6) составляют 90°, необходимо конструкцию дополнить жесткими стальными пружинами (7) длиной 80 мм, изготовленными из проволоки диаметром 1,5 мм. При этом следует крепко прикрепить концы пружин (7) к смежным элементам (1-6) каркаса, для чего целесообразно сделать при помощи напильника неглубокие круговые бороздки у вершин упомянутых элементов, а также в средних частях деталей (1 и 2), чтобы исключить смещение пружин (см. рис. 168, А). Таким образом, каркас садка имеет кубическую форму и может компактно складываться благодаря пружинам (7). При этом необходимо сначала сложить детали (1 и 2), повернув их вокруг оси скрепления, а затем следует стойки (3-6) прижать к деталям (1 и 2). Для изоляции внутреннего пространства каркаса садка необходимо изготовить чехол (8) из мельничного газа, размеры которого должны соответствовать размерам каркаса, после чего нужно пришить к чехлу лишь две противоположные стойки (3 и 5 или 4 и 6). Описанное крепление чехла к каркасу позволяет складывать садок в компактный сверток (см. рис. 168, Б). Если этот сверток выпустить из рук, садок мгновенно примет исходную форму благодаря действию пружин (7).

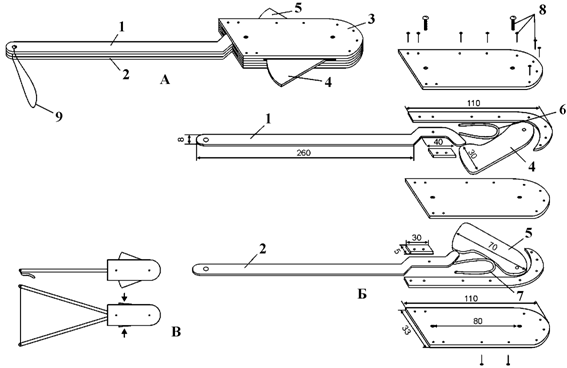

65. Устройство для отлова животных (Мельников, Цуриков, 2008)

Рисунок 169. Устройство для отлова животных (объяснение в тексте)

Устройство для отлова животных предназначено главным образом для фиксации прыгающих или летающих насекомых или мелких позвоночных животных. Устройство (см. рис. 169, А, Б) состоит из пластикового сосуда (1), воронки (2), спицы (3), деревянного стержня (4) и шурупа (5). Сосуд (1) и воронку (2) можно изготовить из пластиковой бутылки (2 л), для чего у последней нужно отрезать горлышко и верхнюю суживающуюся часть. Полученная воронка (2) погружается в сосуд (1) так, чтобы их края находились на одном уровне, после чего эти элементы скрепляются при помощи раскаленной спицы (3) как показано на рисунке. Таким образом, для того, чтобы открыть сосуд (1) достаточно удалить спицу (3) и вытянуть воронку (2). К центру дна сосуда (1) с наружной стороны следует приставить один из концов стержня (4), а с внутренней стороны нужно шилом проколоть отверстие, в которое затем необходимо ввинтить шуруп (5). Стержень (4) используется в качестве ручки, длина которой зависит от объекта исследования. Устройство необходимо использовать следующим образом. Если накрыть животное воронкой, стремясь выпрыгнуть или вылететь из замкнутого пространства, объект отлова попадает внутрь сосуда (1). Если животное затаилось, следует аккуратно провернуть устройство вокруг своей оси. В этом случае, потревоженное движением спицы (3), оно все равно попадает в ловушку.

66. Влажные приманочные кучи (ориг.)

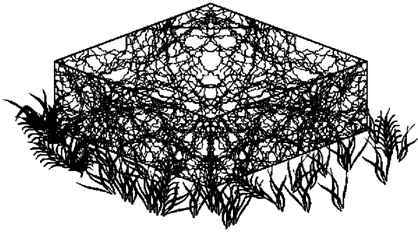

Во время жары на пространствах, лишенных древесной растительности, для сбора герпетобионтов применяли метод раскладывания приманочных куч. Для этого заливали участки почвы небольшим количеством воды (1-2 литра), положили на них пучки сена, травы или куски ветоши. Через несколько часов проводили осмотр ранее залитой почвы и собирали скопившихся животных (многоножки, жуки, двукрылые и т.п.).

VI. Методы исследования хортобионтов

67. Фотоэклектор для хортобионтов (Цуриков, Цуриков, 2001)

Рисунок 170. Фотоэклектор для хортобионтов (объяснение в тексте)

Фотоэклектор (см. рис. 170, А, Б) состоит из фанерного ящика (1) без дна размерами 500×300×300 мм, пластины (2) прямоугольной формы размерами 492×292 мм изготовленной из фанеры и имеющей 6 круглых отверстий, диаметром 25 мм, в каждое из которых вставлены пластиковые трубки (3) длиной 30 мм (соответствующего диаметра) и куска стекла (4) размерами 492×292 мм. Пластина (2) с трубками (3) крепится при помощи тонких реек так, чтобы ее плоскость находилась в 50 мм от верхнего края ящика (1). Стекло (4) крепится в 10 мм от верхнего края ящика, причем оно должно быть съемным, для чего на одном из коротких краев ящика (1)необходимо срезать полосу фанеры шириной 14 мм с тем, чтобы стекло (4) могло вставляться в пространство между рейками (см. рис. 170, В). Для того чтобы отверстия в трубках (3) можно было закрывать, целесообразно конструкцию дополнить приспособлением (5), изготовленным из цельного куска стальной проволоки с диаметром сечения 3 мм П-образной формы, которое необходимо вставить в специально сделанные отверстия (6) в коротких стенках ящика (1) в 5 мм под пластиной (2), а затем концы следует завернуть, как показано на рис. 170, Б). Полученный каркас из проволоки необходимо установить таким образом, чтобы с обеих сторон ящика выступали равные по длине отрезки конструкции. Затем ящик (1) необходимо перевернуть и между параллельно расположенными проволочными линиями пришить ленты из плотной ткани (шторки) так, чтобы они закрывали отверстия в трубках (3). Выступающие наружу части приспособления (5) могут служить в качестве ручек для переноса фотоэклектора. Описанная конструкция предназначена для экспресс-анализа состава и численности хортобионтов. Для проведения такого анализа необходимо фотоэклектор поставить на участок почвы с травостоем, открыть отверстия в трубках (3), для чего следует потянуть за одну из выступающих наружу частей приспособления (5), в результате чего шторки смещаются в сторону. Хортобионты, двигаясь к свету, попадают через отверстия в трубках (3) в пространство между пластиной (2) и стеклом (4) и здесь скапливаются. На каждом из исследуемых участков необходимо собирать беспозвоночных фотоэклектором не менее 5-10 минут. Затем шторки приспособления (6) следует совместить с отверстиями в трубках (3) и фотоэклектор можно переносить на следующий участок. Для извлечения собранных хортобионтов можно использовать кусок плотной ткани (7) темного цвета размерами 520×320 мм, для чего необходимо одну из его коротких сторон прикрепить к верхнему ребру короткой стороны ящика (1) , что позволит оперативно прикрывать стекло (4), затеняя тем самым внутреннее пространство фотоэклектора. В боковой стенке ящика (1) между пластиной (2) и стеклом (4) необходимо проделать отверстие (8) для того, чтобы можно было вставлять в него стеклянную пробирку или иную емкость для сбора беспозвоночных. Хортобионты, двигаясь к свету, попадают через отверстие (8) в пробирку, значительно облегчая процесс сбора животных. После снятия пробирки с собранным материалом, отверстие (8) необходимо заткнуть пробкой (9). Извлечение пойманных хортобионтов можно производить и при помощи удаления стекла (4).

68. Ловушка для изучения миграций хортобионтов (Цуриков, Цуриков, 2001)

Рисунок 171. Ловушка для изучения миграций хортобионтов (объяснение в тексте)

Ловушка для изучения миграций хортобионтов по принципу действия относится к барьерным ловушкам и состоит из полиэтиленового пятиугольника (1) (размеры см. на рис. 171), прикрепленного к трем металлическим стержням с диаметром сечения 10 мм, центральный из которых (2) имеет длину 900 мм, а два боковых (3) - по 600 мм. На верхнюю половину пятиугольника (1) с обеих сторон накладываются полиэтиленовые треугольники (4) (размеры см. на рис. 171), после чего при помощи термического сплавления скрепляются их верхние края. Таким образом, получается конструкция барьерной ловушки, имеющей 2 треугольных кармана с открытыми широкими нижними краями. Для фиксации карманов в открытом положении к центральному стержню (2) на уровне нижних краев полиэтиленовых треугольников (4) прикрепляются специальные распорки (5), изготовленные из проволоки с диаметром сечения 2-3 мм. Карманы предназначены для направления ползущих вверх беспозвоночных к вершине ловушки. В вершинных углах треугольников (4) проделываются отверстия, в которые вставляются прозрачные воронки (6) из прочного материала (лучше всего подходят горлышки от пластиковых бутылок). Далее воронки герметично крепятся к краям отверстий при помощи термического сплавления. К воронкам сверху прикрепляются пакеты-накопители (7). Для изготовления пакета-накопителя (7) необходимо взять кусок полиэтиленовой пленки размерами 170×200 мм, сложить ее вдвое и, проложив сверху неплавкий прозрачный материал, нужно скрепить оба слоя по линиям (см. рис. 171) при помощи термического сплавления. Далее нужно произвести разрезы по внешним краям линий сплавления, после чего необходимо узкий край полученной конструкции завернуть внутрь и расправить, чтобы получился направленный узким концом внутрь конус (см. рис. 171). В пакет помещается вставка из тонкой проволоки (8), назначение которой - сохранение внутреннего объема. Вершинный край пакета-накопителя складывается вдвое и фиксируется скрепкой (9). Крепление пакета-накопителя с воронкой проще всего осуществлять при помощи энтомологической булавки. Для этого в 20-30 мм от узкого края воронки проделываются (параллельно плоскости края) 2 отверстия диаметром 2 мм. Далее съемный пакет надевается на воронку и прокалывается булавкой на уровне обоих отверстий. Такое крепление даже во время сильного ветра, не позволяет пакету смещаться и сохраняет собранный материал. Ловушку для изучения миграций хортобионтов лучше всего устанавливать вдоль границы двух биотопов (опушка - лес, поле - степь и т.п.).

69. Портативная ловушка палаточного типа (Цуриков, Цуриков, 2001)

Рисунок 172. Портативная ловушка палаточного типа (объяснение в тексте)

Ловушка (см. рис. 172, А, Б) состоит из основания (1), системы направляющих плоскостей (2), трехгранной воронки (3), пакета-накопителя (4), устройства для подвешивания ловушки (5) и стержня (6). Основание (1) выпиливается из фанеры и имеет форму равностороннего треугольника с размерами сторон 400 мм. К углам основания (1) прикрепляются нижние углы системы направляющих плоскостей (2), изготовленной из полиэтиленовой пленки (размеры см. на рис. 172, В) при помощи термического сплавления по линиям, отмеченным пунктиром на двух фигурах (7 и 8). Верхние края системы направляющих плоскостей (2) крепятся при помощи термического сплавления изнутри к воронке (3) (размеры и линии сплавления см. на рис. 172, Г). В верхнем углу воронки (3) имеется отверстие, в которое вставляется прозрачная пластиковая трубка (9) длиной 40 мм и диаметром 30 мм, после чего она прочно и герметично крепится к краям отверстия воронки. К трубке прикрепляется съемный пакет-накопитель (4). Изготовление пакета-накопителя (4) подробно описано ранее (см. выше "Ловушка для изучения миграций хортобионтов"). Портативная ловушка палаточного типа может быть установлена двумя основными способами. Для подвешивания к веткам деревьев и т.п. в конструкции предусмотрено устройство (5), изготовленное из стальной проволоки с диаметром сечения 3 мм, которое необходимо пришить капроновой нитью к трубке (9). Для установки ловушки на почве или среди травостоя необходимо дополнить конструкцию стержнем (6), изготовленным из стальной проволоки с диаметром сечения 3 мм, верхний край которого упирается в трубку (9), а нижний вставляется в отверстие диаметром 4 мм, которое необходимо проделать в центре основания (1). Если стержень (6) удалить, то ловушку можно компактно сложить, что важно при ее использовании в экспедиционных походах. Принцип действия портативной ловушки палаточного типа заключается в следующем. Мигрирующие насекомые, сталкиваясь с системой направляющих плоскостей (2), двигаются вверх и попадают в пакет-накопитель (4).

70. Портативный фотоэклектор для хортобионтов (Цуриков, Цуриков, 2001)

Рисунок 173. Портативный фотоэклектор для хортобионтов (объяснение в тексте)

Фотоэклектор (см. рис. 173, А-Г) состоит из пластикового или жестяного диска (1), прикрепленного к деревянной рейке (2) длиной 350 мм, камеры фотоэклектора в форме сачка с мешком из плотной темной ткани (3) и проволочной рукоятки (4), пакета-накопителя (5) и устройства для его крепления (6). Диск (1) диаметром 320 мм в центре имеет отверстие диаметром 100 мм, которое снизу может закрываться округлой пластинкой из жести (7), скрепленной с диском при помощи заклепки (8) (см. рис. 173, Б). К противоположному от заклепки (8) краю пластинки (7) прикрепляется капроновая нить (9) с кольцом (10), а также тонкая резинка (11), второй конец которой крепится к заклепке (12). Резинка (11) служит для закрывания отверстия в диске (1) пластинкой (7), а нить (9) - для открывания этого отверстия. Для удобства проведения описанных операций к нити (9) прикрепляется пластиковое кольцо (10) с внутренним диаметром 30 мм. Для открывания отверстия в диске (1) необходимо потянуть за кольцо (10) и зацепить его за специальный крючок (13), представляющий собой гвоздь диаметром сечения 2 мм, вбитый в основной 1/3 части рукоятки (2), который следует слегка изогнуть, после чего нужно удалить шляпку. Для закрывания отверстия в диске (1) нужно снять кольцо (10) с крючка (13) и под воздействием резинки (11) пластинка (7) плотно закроет отверстие, уперевшись в ограничитель (14). Каркас камеры фотоэклектора и рукоятка (4) сделаны из цельного куска проволоки с диаметром сечения 7-8 мм. Диаметр горловины мешка (3) должен быть 320 мм, а размеры рукоятки (4) должны равняться длине рейки (2). Обе рукоятки (2 и 4) крепятся между собой у основания при помощи разъемного шарнира (15), служащего для того, чтобы можно было совмещать горловину мешка (3) с диском (1) (см. рис. 173, А, Д). Размеры мешка (3) должны быть достаточными для того, чтобы в него помещался мешок от стандартного энтомологического сачка. Для изготовления пакета-накопителя (5) необходимо взять кусок полиэтиленовой пленки размерами 300×300 мм, сложить ее вдвое и, проложив сверху неплавкий прозрачный материал, нужно скрепить оба слоя по линиям (см. рис. 173, Е) при помощи термического сплавления утюгом или паяльником. Далее нужно произвести разрезы по внешним краям линий сплавления, после чего следует узкий край полученной конструкции завернуть внутрь и расправить, чтобы получился направленный узким концом внутрь конус (см. рис. 173, Ж). После этого в пакет (5) помещается вставка из проволоки (16) с диаметром сечения 1-2 мм, назначение которой - сохранение внутреннего объема. Вершинный край пакета складывается вдвое и фиксируется скрепкой (17). Установив нижний край пакета (5) на край отверстия в диске (1) (причем края пакета на 10 мм должны быть распластаны в стороны), нужно прижать его при помощи крепления (6), один из концов которого крепится к заклепке (12), а противоположный конец надевается на специальный стержень со шляпкой (18) и надежно фиксирует пакет-накопитель (5) (см. рис. 173, З). Принцип действия портативного фотоэклектора для хортобионтов заключается в следующем. Произведя кошение энтомологическим сачком, нужно быстро поместить его в мешок (3) и прижать последний к диску (1). Затем следует открыть отверстие в диске (1), для чего кольцо (10) необходимо зацепить за крючок (13). При этом наиболее активные насекомые (Diptera, Hymenoptera, Homoptera, Coleoptera и др.), двигаясь в сторону света, попадают в пакет-накопитель (5). Для ускорения процесса вылета насекомых целесообразно несколько раз несильно встряхнуть конструкцию. Через 2-3 минуты нужно закрыть отверстие в диске (1), извлечь энтомологический сачок из мешка (3) и рассмотреть его содержимое с целью учета малоподвижных и поврежденных экземпляров беспозвоночных. Обработав собранный материал первого учета, необходимо выпустить животных, удалить мусор из сачка, после чего описанную операцию можно повторить. Таким образом, в пакет-накопитель можно собирать активных насекомых даже из нескольких учетов подряд.

71. Кошельковая ловушка для хортобионтов (Цуриков, Цуриков, 2001)

Рисунок 174. Кошельковая ловушка для хортобионтов (объяснение в тексте)

Каркас ловушки (см. рис. 174, А, Б) состоит из двух рам (1 и 2), изготовленных из стальной проволоки с диаметром сечения 6-8 мм, скрепленных друг с другом при помощи проволоки (3), как показано на рис. 174, Б. Высота полученной конструкции должна быть около 800 мм, а ширина каждой из рам - 600 мм. Горизонтальные отрезки (нижние) каркаса должны иметь полукруглые изгибы (см. рис. 174, Б), а на расстоянии 150 мм от основания рам (1 и 2) между их вертикальными стойками следует натянуть резинки (4). Для изготовления карманов для накопления беспозвоночных необходимо взять прямоугольный кусок полиэтиленовой пленки (5) размерами 1300×800 мм и сложить его, как показано на рис. 174, В. Далее конструкцию из полиэтиленовой пленки необходимо прикрепить к каркасу ловушки. При этом верхний край узкой, загнутой внутрь полосы пленки (5) нужно скрепить при помощи термического сплавления с резинками (4), а оба боковых края (наружных) следует прикрепить к наружным стойкам каркаса (см. рис. 174, А, Б). Полученная кошельковая ловушка может быть использована для отлова беспозвоночных, сидящих на небольших кустах или куртинах растений высотой до 600 мм. Для этого необходимо отодвинуть внешние стойки рам (1 и 2) друг от друга, поднести к кусту внутреннюю часть ловушки, после чего следует быстро прижать внешние стойки друг к другу. Таким образом, куст изолируется с четырех сторон створками ловушки, при этом исключается повреждение ствола, благодаря изгибам на нижних отрезках каркаса. Далее изолированный куст необходимо несколько раз встряхнуть или поворошить рукой, в результате чего беспозвоночные падают вниз и скапливаются в объемных карманах, расположенных в нижней части ловушки (см. рис. 174, Г). После обработки куста нужно раздвинуть створки ловушки и выбрать попавших в карманы животных. При отлове беспозвоночных на каком либо участке можно обрабатывать несколько растений, а выборку материала производить по окончании работы.

72. Ловушка для беспозвоночных с отрицательным геотаксисом (ориг.)

Рисунок 175. Ловушка для беспозвоночных с отрицательным геотаксисом (объяснение в тексте)

Ловушка для беспозвоночных с отрицательным геотаксисом (см. рис. 175, А, Б) предназначена для исследования видового состава энтомофауны в различных биотопах. Ловушка состоит из пятиугольного куска ткани (1), куска стальной проволоки (2) длиной 500 мм и диаметром сечения 3 мм, прозрачной воронки (3), изготовленной из верхней части пластиковой бутылки, шпильки (4) длиной 50 мм и диаметром сечения 1 мм, пакета-накопителя (5) и приспособления (6) для подвешивания ловушки. Проволоку (2) необходимо согнуть пополам под углом 80 градусов и к полученной конструкции следует пришить кусок ткани (1) как показано на рисунке. Расположенная за пределами угла, образованного согнутой проволокой (2) часть ткани (1) должна иметь длину около 350 мм. Угол проволоки (1) необходимо погрузить в воронку (3) и закрепить при помощи шпильки (4) так, чтобы проволока имела возможность слегка изменять свое положение по отношении к оси воронки (3). Внутреннюю часть горловины воронки (3) необходимо натереть наждачной бумагой или напильником, чтобы ее поверхность была менее гладкой. К горловине воронки необходимо прикрепить приспособление (6) так, чтобы верхняя часть горловины оставалась свободной для прикрепления на ней пакета пакета-накопителя (5). Для изготовления пакета-накопителя необходимо взять кусок полиэтиленовой пленки размерами 170×200 мм, сложить его вдвое и, проложив сверху прозрачный неплавкий материал, нужно скрепить оба слоя по линиям (см. рис. 175, В) при помощи термического сплавления. Далее нужно произвести разрезы по внешним краям линий сплавления, после чего необходимо узкий край полученной конструкции завернуть внутрь и расправить, чтобы получился направленный узким концом внутрь конус. В пакет можно поместить вставку (7), назначение которой - сохранение внутреннего объема. Вершинный край пакета-накопителя складывается вдвое и фиксируется скрепкой (8) произвольной конструкции. Крепление пакета-накопителя с воронкой проще всего осуществлять при помощи энтомологической булавки. Для этого в 15-20 мм от узкого края горловины воронки (3) проделываются (параллельно плоскости края) 2 отверстия диаметром 2 мм. Далее съемный пакет надевается на трубку и прокалывается булавкой на уровне обоих отверстий. Такое крепление даже во время сильного ветра, не позволяет пакету смещаться, и сохраняет собранный материал. Устанавливать ловушку можно во всевозможных местах, но для большей эффективности сбора, желательно чтобы нижний край ткани (1) касался травы, цветков, ствола дерева, пня и других поверхностей, по которым могут ползать беспозвоночные. Принцип действия описанной ловушки заключается в использовании характерной для большинства животных особенности - движению вверх. При контакте с тканью (1) беспозвоночные начинают подниматься вверх, переходят на ребро проволоки (2), оттуда - на внутреннюю поверхность воронки (3), после чего оказываются в пакете-накопителе (5). В целях ускорения и облегчения процесса обработки собранного материала, для каждой из таких ловушек целесообразно изготовить по 2 пакета-накопителя (5) с тем, чтобы можно было менять их во время учетов на пустые, а материал разбирать в лаборатории.

VII. Методы исследования антобионтов

73. Ловушка для антофилов (Цуриков, Цуриков, 2001)

Рисунок 176. Ловушка для антофилов (объяснение в тексте)

Ловушка (см. рис. 176) состоит из контейнера для накопления беспозвоночных (1) и приспособления (2) для его подвешивания над цветками. Контейнер (1) изготовлен из полиэтиленовой пленки (выкройку см. на рис. 176) посредством термического сплавления. В результате получается пакет с открытой верхней частью и трехгранной воронкой, узкий конец которой обращен внутрь пакета. Верхняя часть пакета перевязывается веревкой, проволокой или резинкой, чтобы исключить вылет попавших в ловушку беспозвоночных. Учитывая легкость конструкции, для снижения негативного влияния ветра при исследовании антофилов в открытых биотопах, а также для поддержания постоянного объема контейнера, целесообразно к его нижнему краю прикрепить устройство (3), изготовленное из двух металлических стержней с диаметром сечения 4-6 мм, подвижно скрепленных при помощи заклепки (4). Устройство (3) прикрепляется к нижним углам контейнера (1) вершинами стержней, а также местом их скрепления. Для поддержания постоянного угла между стержнями необходимо изготовить из стальной проволоки с диаметром сечения 1-2 мм специальный фиксатор (5), который крепится к заклепке (4) и имеет на вершинах зацепы в форме крючков. Если со стержней снять зацепы фиксатора, то ловушку можно сложить и компактно скатать в рулон, что немаловажно при ее использовании во время экспедиционных походов. Приспособление (2) для подвешивания контейнера (1) может быть изготовлено из различных материалов, однако испытание на практике показало, что для исследования цветков травянистых растений проще всего использовать металлический стержень длиной около 1,5 м и диаметром сечения 8 - 10 мм, один конец которого заострен, а на противоположном имеется кольцо или отверстие для прикрепления контейнера (1). Погружая стержень острым концом в почву под углом, величина которого зависит от высоты исследуемого соцветия, можно оперативно устанавливать ловушку. При этом необходимым условием для успешного сбора антофилов является контакт края исследуемого соцветия с нижней поверхностью воронки. В этом случае беспозвоночные начинают переползать с цветка на нижнюю поверхность воронки и далее внутрь контейнера, прозрачность которого дезориентирует антофилов, и они не могут найти входное отверстие.

74. Устройство для отлова антофилов (Голуб и др., 2012)

Рисунок 177. Устройство для отлова антофилов (объяснение в тексте)

Вначале необходимо из прозрачной пластиковой бутылки емкостью 2 л изготовить устройство для отлова антофилов (см. рис. 177, А, Б). Для этого в бутылке (1) следует произвести 3 разреза, как показано на рисунке 177, А, после чего прямоугольные лопасти нужно раздвинуть в стороны так, чтобы они находились в одной плоскости. Далее пробку бутылки (1) необходимо удалить, а горлышко изолировать сосудом (2), в качестве которого удобно использовать пластиковую упаковку для фотопленки (см. рис. 177, А). Описанное устройство необходимо взять за горлышко (при этом сосуд (2) удлиняет <рукоятку>, значительно облегчая работу) и подставить открытой частью под цветок (см. рис. 177, Б). При этом можно поместить цветок или ветку с цветками внутрь пространства устройства, после чего следует произвести несколько резких ударов пальцами по цветку, благодаря чему жуки оказываются в ловушке. Далее, развернув ловушку так, чтобы сосуд (2) оказался внизу, необходимо слегка встряхнуть конструкцию, собрав, таким образом, насекомых в этот сосуд. После этого можно или снять сосуд (2), закрыть его крышкой и заменить на новый, или продолжить отлов (в случае обработки одного вида растений), периодически ударяя по стенке бутылки, стряхивая пытающихся выползать из сосуда насекомых.

VIII. Методы исследования дендробионтов

75. Ловушка <ложный ствол> (Цуриков, Цуриков, 2001)

Рисунок 178. Ловушка <ложный ствол> (объяснение в тексте)

Эта ловушка изготавливается из отрезка ствола дерева (в испытанном варианте диаметр ствола составлял 8 см., а длина 1,5 м) (см. рис. 178, А). Оба конца необходимо заострить с тем, чтобы к верхнему из них можно было прикрепить съемный пакет (2), подробно описанный ранее (см. "Ловушка для изучения миграций хортобионтов"), а нижний конец погрузить в почву при помощи специальной подножки (3) (вбитый костыль или большой гвоздь). Для удержания пакета (2) следует из проволоки изготовить конструкцию (4) и прикрепить ее к верхнему заострению гвоздями (5) как показано на рисунке Б, В. Основное условие успешной работы ловушки - соприкосновение кончика ствола с внутренней поверхностью воронки пакета (2) (см. рис. 178, Г). В этом случае ползущие вверх по "ложному стволу" насекомые попадают внутрь пакета (2). Во избежание искривления пакета и соприкосновения нижней грани со стволом необходимо сделать 3 ограничителя (7). Ограничители представляют собой тонкие гвозди с большими шляпками из кусочков резины. Они призваны поддерживать пакет (2) в определенном положении. Наилучшие уловы этой ловушкой отмечены на опушках, при установке под пологом деревьев, так как происходит следующее. После падения дендро- и филлобионтов на почву из-за ветра или по иным причинам, животные немедленно стараются вернуться в места обитания, "натыкаются" на "ложный ствол", ползут вверх и попадают в пакет (2).

76. Ловушка для мигрирующих дендробионтов (ориг.)

Рисунок 179. Ловушка для мигрирующих дендробионтов (объяснение в тексте)

Ловушка для мигрирующих дендробионтов предназначена для сбора заползающих по стволам на деревья беспозвоночных. Основу ловушки (см. рис. 179, А, Б) составляет обрезок ствола дерева (1) (в испытанном варианте диаметр ствола составлял 80 мм, а длина 1,5 м). Нижний конец ствола (1) необходимо заострить и погрузить в почву на 200-250 мм. На верхнюю поверхность обрезка нужно установить цилиндрический сосуд (2), диаметром 80 мм и высотой 150 мм и воронку (3). Сосуд (2) и воронку (3) можно изготовить из пластиковой бутылки (1,5 л), для чего у последней нужно отрезать горлышко и верхнюю суживающуюся часть (см. рис. 179, В). Полученная воронка (3) погружается в сосуд (2) так, чтобы из края находились на одном уровне, после чего эти элементы скрепляются при помощи раскаленной спицы (4) путем прокалывания обеих элементов в 10 мм от верхнего края. Таким образом, для того, чтобы открыть сосуд (2) достаточно удалить спицу (4) и вытянуть воронку (3). Сосуд (2) необходимо оклеить куском темной хлопчатобумажной ткани (5), нижнюю часть которой следует плотно прикрепить к стволу при помощи пластилина. На верхнюю поверхность сосуда (2) необходимо положить приспособление (6), изготовленное из пластмассы и имеющее высоту 10 мм. Сверху на это приспособление нужно положить крышку (7) - кусок жести или обрезок доски с размерами 300х300 мм. Ловушка устанавливается в лесных биотопах или садах и действует следующим образом. Беспозвоночные, вышедшие из подстилки (ранней весной) или упавшие с дерева (в теплый период года), стремясь подняться по стволу дерева, из-за слабого зрения заползают по обрезку ствола (1) вверх, проникают под крышку (7) и попадают в сосуд (2). В плодовых садах описанная ловушка может служить прибором раннего оповещения о начале активизации вредителей (массовая миграция на деревья гусениц бабочек, долгоносиков и прочих видов беспозвоночных).

77. Ловушки-убежища (в том числе и в: <Способ прогнозирования выпадения осадков и устройство для его реализации> - Пат. ь 2370796)

Рисунок 180. Ловушки-убежища: модификаций 1 - 3 (слева-направо)

Данные ловушки были разработаны для сбора беспозвоночных, поднимающихся вверх по стволам деревьев и прочим предметам. Модификация 1 состояла из деревянного колышка (длиной 43 см и диаметром 2,5 см) и прикрепляющегося сверху пакета для сбора насекомых. Модификация 2 отличалась от предыдущей тем, что вместо колышка использовались 2 соединенных по длинному краю куска фанеры (высота - 43 см), причем плоскости фанерных пластин были расположены под углом 90º друг к другу. Модификация 3 состояла из деревянного колышка (длиной 43 см и диаметром 2,5 см) и прикрепленной сверху воронки от пластиковой бутылки, к горлышку которой привинчивалась пробка с трубочкой, на которую надевался прозрачный пузырек из под пенициллина.

78. Ловушка для мигрирующих по ветвям деревьев беспозвоночных (Цуриков, 2006б)

Рисунок 181. Ловушка для мигрирующих по ветвям деревьев беспозвоночных (объяснение в тексте)

Ловушка устанавливается на боковой ветке дерева (горизонтальной или наклонной), на часть которой накладывается полоса из тонкой фольги шириной 30 см (1) (см. рис. 181, А, Б), после чего оба ее края герметично прикрепляются к коре пластилином (2) с тем, чтобы мигрирующие дендробионты были вынуждены двигаться по ее внешней поверхности. Далее по обе стороны от полосы фольги к ветке прикручиваются куски проволоки (3), свободные концы которых прикрепляются к краям воронки (4), как показано на рис. 181, А. К нижней части воронки (4) крепится съемный пластиковый стаканчик (5) для сбора беспозвоночных. Описанная ловушка изначально разрабатывалась для сбора мигрирующих по ветвям жесткокрылых, большинство видов которых соскальзывает с гладкой поверхности фольги и попадают в ловушку.

79. Ловушка для уходящих на зимовку дендробионтов (Голуб и др., 2012)

Рисунок 182. Ловушка для уходящих на зимовку дендробионтов (объяснение в тексте)

Ловушка для уходящих на зимовку дендробионтов предназначена для изучения состава и численности мигрирующих вниз по стволу деревьев беспозвоночных. Основу ловушки составляет квадратный кусок полиэтиленовой пленки (1), с размерами сторон равными 1 м (см. рис. 182, А, Б). Ствол исследуемого дерева на высоте 1,5 м от уровня почвы нужно обернуть куском полиэтиленовой пленки (1) верхний край которой следует прикрепить к стволу при помощи алюминиевой проволоки (2) (см. рис. 182, А). Затем свисающий край пленки нужно поднять вверх, а образовавшееся внутреннее пространство на 1/2 заполнить кусочками пенопласта размерами около 30×30×40 мм. После этого верхний край пленки нужно в нескольких местах прикрепить к стволу при помощи тонких спиц (3) так, чтобы между стволом и пленкой оставалось свободное пространство шириной 30 мм. Уходящие на зимовку дендробионты, двигаясь вниз по стволу деревьев, попадают в ловушку и скапливаются между кусочками пенопласта.

80. Ловушка для ксилобионтов (Цуриков, 2006б)

Рисунок 183. Ловушка для ксилобионтов (объяснение в тексте)

Ловушка для ксилобионтов предназначена для исследования видового состава обитающих под корой деревьев беспозвоночных (см. рис. 183, А). Для изготовления ловушки (1) необходимо взять кусок полиэтиленовой пленки размерами 170 × 200 мм, сложить ее вдвое и, проложив сверху неплавкий прозрачный материал, скрепить оба слоя по линиям (см. рис. 183, Б) при помощи термического сплавления. Далее сделать разрезы по внешним краям линий сплавления, после чего узкий край полученной конструкции завернуть внутрь и расправить, чтобы получился направленный узким концом внутрь конус (см. рис. 183, Б). В ловушку (1) помещается вставка из тонкой проволоки (2), назначение которой - сохранение внутреннего объема. Вершинный край ловушки складывается вдвое и фиксируется скрепкой (3). Полученной таким образом ловушкой прикрывается отверстие, предварительно просверленное в коре мертвого дерева. Крепление ловушки легко осуществить при помощи швейных булавок. Для этого в 2-4 точках узкий край воронки прикрепляется к коре дерева. Такое крепление даже во время сильного ветра не позволяет пакету смещаться и сохраняет собранный материал. Насекомые, живущие под корой, пытаясь вылететь через искусственные отверстия, попадают в ловушку.

81. Методика исследования ксилобионтов

Учеты жесткокрылых-ксилобионтов, обитающих под корой упавших на почву дубов, берез и ив, проводились с периодичностью 1 раз в 10 суток. Для этого в дни учетов выбиралось по три заселенных жесткокрылыми ствола деревьев (диаметром 15-20 см) каждой из пород, под исследуемый участок ствола подкладывался кусок полиэтиленовой пленки, после чего последовательно снималась кора на протяжении 1 м и осматривалась поверхность ствола, труха и иные субстраты подкорного пространства. По окончании работы над стволом, тщательно осматривалась труха, упавшая на полиэтиленовую пленку.

82. Методика исследования дендробионтов в местах скопления древесины (Цуриков, Цуриков, 2001)

В период проведения вырубок необходимо тщательно обследовать стволы деревьев. Свежесрубленные стволы являются отличной приманкой для отдельных семейств жуков, главным образом дровосеков и короедов. В случае скопления бревен на небольшом участке их аттрактивное действие многократно возрастает, причем с течением времени привлекательность бревен не уменьшается, так как состав жуков меняется с понижением влажности древесины. В населенных пунктах, в местах обработки свежесрубленных деревьев, особенно их распиловки на доски, можно обнаружить множество интересных видов насекомых, главным образом жуков: дровосеков, златок, короедов и долгоносиков. Большинство из них покидают свои убежища (щели, трещины коры, а также ходы ксилофагов), потревоженные манипуляциями с бревнами, а часть видов прилетает на запах свежераспиленной древесины.

IX. Методы исследования филлобионтов

83. Сачок для филлобионтов (Цуриков, 2006б)

Рисунок 184. Сачок для филлобионтов (объяснение в тексте)

Сачок (см. рис. 184, А, Б) состоит из обруча (1) диаметром 1 м, мешка (2) изготовленного из прочного материала (например, нейлона), деревянной рукоятки (3) длиной 3-5 м (в зависимости от высоты до исследуемого участка кроны дерева) и металлического крюка (4). К обручу (1) нужно пришить мешок (2) имеющий длину 1,5-2м. Рукоятку (3) следует продеть сквозь трубку крепления обруча так, чтобы конец рукоятки выступал на 150 мм к центральной части обруча сачка (1), после чего конструкцию нужно скрепить при помощи шурупа. На конец рукоятки (3) нужно прикрепить крюк (4) как показано на рисунке.

Использовать сачок нужно следующим образом. На исследуемую ветку дерева необходимо надеть мешок (2), после чего крюк (4) следует накинуть на ветку и произвести серию резких толчков. При этом нет необходимости тратить усилие на удержание сачка (он надежно прикреплен к ветке). После окончания стряхивания насекомых сачок нужно аккуратно снять с ветки, опустить на землю и разобрать его содержимое.

84. Ловушка для изучения вертикального распределения филлобионтов (Цуриков, 2006б)

Рисунок 185. Ловушка для изучения вертикального распределения филлобионтов (объяснение в тексте)

Ловушка (см. рис. 185, А, Б) состоит из шеста (1), трех квадратных кусков стекла (2), крюка (3) и шести Г-образно изогнутых гвоздей (4). Длина шеста (1) и размеры стекол (2) могут быть различны и должны соответствовать поставленным задачам. В апробированном варианте длина шеста (1) составляла 2 м, а размеры кусков стекла (2) - 200×200 мм. К одному из концов шеста (1) следует прикрепить крюк (3) с диаметром закругленной части около 100 мм как показано на рисунке 185, А. Куски стекла (2) необходимо прикрепить на равных расстояниях друг от друга (см. рис. 185) при помощи гвоздей (4).

Использовать ловушку нужно следующим образом. Обе поверхности стекол (2) следует покрыть тонким слоем энтомологического или иного клея, характерной особенностью которого должна быть слабая текучесть, медленное высыхание и растворимость (для аккуратного отделения прилипших насекомых). Подготовленную ловушку необходимо подвесить при помощи крюка (3) в кроне исследуемого дерева. В целях исключения падения ловушки из-за порывов ветра, желательно для крепления использовать прочные и достаточно толстые ветви деревьев. Через определенные интервалы времени ловушку нужно снимать, стекла (2) отсоединять от шеста (1), для чего достаточно отогнуть в стороны изогнутую часть гвоздей (4), а прилипших насекомых исследовать в лаборатории. Полезно изготовить несколько наборов стекол (2), что позволит вести непрерывные исследования, периодически меняя отработанные стекла на новые.

X. Метод исследования микобионтов

85. Метод исследования микобионтов

Для исследования грибов и миксомицетов с периодичностью 1 раз в 10 дней в течение всего сезона собирали плодовые тела и спорангии на территории дубравы, проходя по специально выбранному маршруту длиной 1 км. Во время каждого блока учетов собирались представители всех отмеченных видов грибов, причем каждый вид гриба укладывался в отдельный пакет из полиэтиленовой пленки для дальнейшей обработки. Жесткокрылые извлекались из плодовых тел грибов в лаборатории методом ручной разборки. Спорангии старых слизевиков предварительно подвергали специальной переработке, для чего помещали в специальное сито с очень мелкими ячейками (0,3 мм), разламывали на несколько кусочков и просеивали, удаляя споры.

XI. Метод исследования дендросукцибионтов

86. Метод исследования дендросукцибионтов

В процессе исследования с периодичностью 5 раз в месяц проводили учеты жесткокрылых, обитающих на 20 модельных пнях берез, 5 пнях американский кленов и 1 пне груши с вытекающим соком, расположенных на вырубке, произведенной в дубраве урочища Морозова гора с целью удаления деревьев под ЛЭП. Модельные пни тщательно обследовали визуально, жуков отлавливали при помощи компрессионного магнита (Цуриков, Цуриков, 2001). Для сохранения материала от птиц на каждый из пней укладывали обрезки стволов деревьев представляющие собой диск, толщиной 20-30 мм. Учитывая огромную численность жесткокрылых, пребывающих в соке берез, во время учета обрезки переворачивали, и производили немедленную фотосъемку, после чего сначала собирали самых активных и мелких жуков. Окончив сбор и обработку материала, проводили просмотр снимков, благодаря которым корректировалась численность более крупных видов, которые успевали убежать.

XII. Метод исследования фитосапробионтов

87. Метод исследования фитосапрофилов (Цуриков, Цуриков, 2001)

Для отлова жесткокрылых-фитосапрофилов собрали в небольшие кучи на почве гнилые фрукты или овощи и периодически их осматривали, выбирая жуков, не забывая обследовать верхний слой почвы (1-2 см). После этого заливали водой почву под кучей гниющих овощей, а также использовать метод флотации для исследования самих овощей. Жесткокрылых, обнаруженных непосредственно в овощах и в почве под кучей овощей учитывали отдельно.

XIII. Методы исследования копробионтов и некробионтов

88. Устройство для флотации копрофагов (Цуриков, 1998)

Рисунок 186. Устройство для флотации копрофагов (объяснение в тексте)

Для отлова жуков необходимо иметь ведро (1), емкостью около 10 литров, заполненное на 2/3 водой. Лепешку или часть навозной кучи нужно взять лопатой или совком, погрузить ее в воду и перемешать. Жуки немедленно начинают покидать укрытия и их легко можно собрать с поверхности воды. Для повышения эффективности отлова нужно изготовить или подобрать круг (2) из металлической сетки с ячейкой около 2 см, вырезанный по внутреннему диаметру ведра в средней его части (если ведро конически расширяется). К этому кругу необходимо прикрепить груз (3) весом, достаточным для того, чтобы после его размещения на сетке исследуемая проба субстрата погрузились ниже уровня воды. После сбора с поверхности воды насекомых, сетку полезно снять, перемешать содержимое ведра и вновь установить сетку с грузом. После 2-3 таких операций воду следует вылить, чтобы избежать гибели животных, по каким либо причинам оставшихся под водой.

89. Ловушка для копрофагов и некрофагов (Цуриков, 2006а)

Рисунок 187. Ловушка для копрофагов и некрофагов (объяснение в тексте)

Ловушка (см. рис. 187, А, Б) состоит из сосуда (1), изготовленного из двух основных частей пластиковых бутылок, емкостью 2 л, двух поролоновых пластин в форме параллелепипедов (2) (300×50×20 мм) и прямоугольного металлического или пластикового ловчего корыта (3) размерами 300×80×100 мм. Корыто (3) погружается в почву так, чтобы его края были ниже уровня поверхности на 20 мм (см. рис. 187, В). Поролоновые пластины (2) устанавливаются вдоль краев корыта (3) так, чтобы они на 10 мм нависали над ловушкой, а остальная часть располагалась вровень с уровнем почвы, для чего нужно для большей части этих деталей сделать специальные углубления в земле. В стенках сосуда (1) необходимо проделать около 12 отверстий диаметром 15 мм (4) так, чтобы они располагались вдоль его противоположных сторон.

Ловушка работает следующим образом. Взяв в руки две половинки сосуда (1), нужно зачерпнуть ими часть свежей коровьей лепешки или захватить труп животного, после чего обе половинки следует объединить, вставив одну из них в другую. Далее сосуд (1) с приманкой нужно горизонтально расположить над корытом (3). Жуки, привлеченные запахом, исходящим из многочисленных отверстий (4) сосуда (1), двигаются к нему, без труда продавливают канавку на мягкой поверхности поролоновой пластины (2), проникают под этот сосуд и оказываются в корыте (3) (см. рис. 187, В).

90. Ловушка для летающих некробионтов (ориг.)

Рисунок 188. Ловушка для летающих некробионтов (объяснение в тексте)

Основу ловушки (см. рис. 188, А, Б) составляет каркас, изготовленный из проволоки с диаметром сечения 3 мм (1), воронка (2) из полиэтиленовой пленки, съемный пластиковый стакан (3) и устройство (4) для размещения приманки. Устройство (4) изготовлено из пластиковой бутылки, емкостью 1,5 л. Для этого бутылку необходимо разрезать в двух местах так, чтобы воронка (5) и емкость (6) при совмещении образовывали сосуд, общей высотой около 200 мм. Затем, в верхней половине емкости (6) следует проделать множество отверстий, диаметром 1-1,5 мм. Далее к емкости (6) необходимо прикрепить 2 крючка (7) из проволоки для удобной подвески и снятия всей конструкции, как показано на рис. 188, Б. В пробке (8) нужно проделать максимально широкое отверстие. После размещения над воронкой (5) сетки (9) с ячейками 1-2 мм, пробку (8) надлежит завинтить. На дно емкости (6) следует поместить приманку (10).

Описанная конструкция действует следующим образом. Ловушка подвешивается на ветку дерева или прикрепляется к наклонно установленному шесту при помощи крюка на каркасе (1) (см. рис. 188, А). Разлагаясь, приманка выделяет запах, который, благодаря отверстиям в емкости (6) и сетке (9), распространяется с достаточно большой силой. При этом мелкий диаметр отверстий исключает контакт с приманкой большинства некробионтов, что значительно продляет период привлечения ловушкой жуков. Кроме того, отсутствие контакта жуков с приманкой существенно снижает вероятность отравления трупным ядом исследователей при работе с ловушкой. Жуки, прилетая на запах приманки, ударяются, или садятся на емкость (6), неизбежно падают в воронку (2), скатываются вниз и оказываются в съемном стакане (3).

91. Почвенная ловушка с приманкой (Цуриков, 2006а)

Рисунок 189. Почвенная ловушка с приманкой (объяснение в тексте)

Почвенная ловушка с приманкой предназначена главным образом для отлова насекомых-некрофагов и копрофагов. Ловушка (см. рис. 189, А, Б) состоит из цилиндрического сосуда высотой 150 мм (1), цилиндрического сосуда меньшей высоты (80 мм) (2), спицы (3) и металлической сетки (4). Сосуд (1) должен иметь внутренний диаметр на 1-2 мм больше, чем внешний диаметр цилиндра (2) для того чтобы эта емкость легко погружалась внутрь сосуда (1). Дно цилиндра (2) изолируется сеткой (4) с размерами ячеек 1 мм, а на верхней его стороне, на расстоянии 2 мм от края, нужно проколоть два отверстия (5) диаметром 2 мм как показано на рис. 189, Б. Длина спицы (3), с диаметром сечения, равным 1 мм, должна превышать диаметр сосуда (1) на 20 мм.

Ловушка устанавливается и работает следующим образом. В почве на исследуемом участке вырезается углубление длиной 150 мм и диаметром, соответствующим диаметру сосуда (1). На дно сосуда (1) необходимо поместить приманку (6). В краевые отверстия сосуда (2) вставляется спица (3), служащая для его фиксации в почве, после чего этот сосуд вставляется в сосуд (1). Полученная ловушка устанавливается в углубление почвы так, чтобы ее края были вровень с уровнем земли. Беспозвоночные, двигаясь на запах приманки, попадают в сосуд (2) (см. рис. 189, В). Данная конструкция не позволяет насекомым контактировать с приманкой, что с одной стороны продляет действие приманки (она не перерабатывается животными), с другой - облегчает выборку материала (беспозвоночные не перемешиваются с приманкой).

XIV. Методы исследования зимующих жуков

92. Метод отлова беспозвоночных в период таяния снега (Цуриков, Цуриков, 2001)

В период таяния снега, когда почва еще непроницаема для талых вод, каждое понижение на лугах, в степи и т.п. заполняется водой. При этом зимующие в верхнем слое дерна беспозвоночные всплывают на поверхность временных водоемов, что можно эффективно использовать для изучения видового состава и численности герпетобионтов и хортобионтов. Для отлова беспозвоночных необходимо взять сачок с мешком из прочной ткани и, погрузив край его обруча под воду, собирать скопившихся на поверхностной пленке водоемов животных, а также плавающие растительные остатки. В ветреную погоду работа значительно облегчается, так как весь мусор и плавающие беспозвоночные скапливаются на одном из краев водоема. Собрав беспозвоночных и растительные остатки в мешок сачка, необходимо материал принести в лабораторию. Разбирать смесь целесообразно небольшими порциями, для чего каждую из них следует поместить в мешок из плотной ткани темного цвета, а в горловину мешка вставить край стеклянного сосуда (пробирка, банка, колба и др.), после чего горловину необходимо герметично перевязать резинкой или веревкой. Через 1-2 часа подавляющее число беспозвоночных попадут в стеклянный сосуд, а остальных (малоподвижных и поврежденных) можно легко отловить, перебрав пробу вручную.

93. Методика исследования зимующих беспозвоночных (Цуриков, Цуриков, 2001)

Особенность методики исследования зимующих беспозвоночных заключается в следующем. После аккуратного удаления с поверхности почвы снега (чтобы не повредить ее верхний слой) вырезали участок подстилки, дерна или почвы определенного размера, помещается в мешок из плотной ткани. Одна проба составляет объем субстрата равный 4500 см² (на почве это - 30×30×5 см), за исключением комплексов: 1) <под корой и в трухе валежника>, где одна проба состояла из трухи подкорного пространства, собранной на протяжении 1 м бревна (диаметром 15-20 см) с отслаивающейся корой; 2) <в трутовиках настоящих> (1 проба - 10 крупных плодовых тел); < в навозе>, где одна проба конского и коровьего навоза состояла из одной лепешки средних размеров (диаметр около 20 см, высота - 3 см). Сборы беспозвоночных большинства проб до глубины 5 см был обоснован предварительными экспериментами, показавшими, что на большей глубине встречаются лишь единичные экземпляры имаго жесткокрылых.

Каждую пробу подвешивали в теплом помещении на несколько часов над емкостью для сбора воды. После полного оттаивания (когда вода перестает капать) пробу тщательно изучали методом ручной разборки, для чего отбирали небольшие порции подстилки или почвы, помещали в центр накрытого стеклом стола, под который был положен большой лист белой бумаги. При помощи пинцета тщательно разламывали каждый стебель растения или комок почвы.

94. Накопитель для зимующих беспозвоночных (Цуриков, Цуриков, 2001)

Рисунок 190. Накопитель для зимующих беспозвоночных (объяснение в тексте)

Ловушка (см. рис. 190) состоит из полиэтиленового пакета (1) и вставки (2). Размеры пакета (1) могут быть произвольными, но на практике использовали небольшие пакеты - 100×150 мм с открытой короткой стороной. Вставка (2) представляет собой ленту из картона (желательно черного цвета) размерами 70×250 мм, которая складывается "гармошкой" и вставляется внутрь пакета (1). Испытания различных материалов для изготовления вставок (кроме картона использовалась также газета, хлопчатобумажная ткань и полиэтиленовая пленка) показали, что именно картон черного цвета наиболее охотно заселяется беспозвоночными. Накопители для зимующих беспозвоночных необходимо размещать в различных биотопах в середине лета, (на почве и на деревьях) чтобы беспозвоночные привыкли к ним и использовали для перезимовки.

XV. Методы исследования жуков, прилетающих на источники света

95. Полиэтиленовый контейнер-накопитель для светоловушки (Цуриков, Цуриков, 2001)

Рисунок 191. Полиэтиленовый контейнер-накопитель для светоловушки (объяснение в тексте)

Контейнер-накопитель (см. рис. 191, А) состоит из пакета (1) для сбора беспозвоночных и приспособления (2) для подвешивания пакета под источником света. Пакет (1) изготавливается следующим образом. Необходимо взять прямоугольный кусок полиэтиленовой пленки, размерами 1150´1300 мм, сложить его вчетверо, как показано на рис. 191, Б, после чего на одной из полученных плоскостей нужно начертить ломаную линию по размерам, показанным на рис. 191, В. Если произвести разрез по начерченной линии, то получится готовая выкройка, форма которой в развернутом виде показана на рис. 191, Г. Далее при помощи термического сплавления нужно скрепить края линий смежных углов выкройки (места скрепления показаны штриховкой на рис. 191, Г). Для установки окончательной формы пакета необходимо завернуть внутрь его крышеобразно выступающую часть. Полученный таким образом пакет (1) с наклонно расположенными внутренними плоскостями имеет узкую щель, в которую необходимо вставить распорку (3), изготовленную из алюминиевой проволоки с диаметром сечения 2 мм. Распорка (3) служит для того, чтобы щель внутрь пакета (1) постоянно была открыта, что существенно повышает эффективность сбора беспозвоночных. Верхние углы пакета (1) прикрепляются к углам приспособления (2), представляющего собой прямоугольную раму с колечками на углах, изготовленную из алюминиевой проволоки с диаметром сечения 2 мм. Размеры рамы должны быть равны размерам верхних ребер пакета (1). В средней части коротких сторон рамы нужно привязать капроновую нить (4), которая служит для подвешивания контейнера-накопителя под источником света.

Таким образом, насекомые, прилетевшие на источник света, кружатся над контейнером-накопителем, неизбежно контактируют с наклонными плоскостями, скатываются вниз по их поверхности и, провалившись в щель, попадают внутрь пакета (1). Выбраться насекомым из контейнера-накопителя крайне затруднительно, так как пакет из полиэтилена, освещенный источником света, полностью их дезориентирует, не позволяя обнаружить узкий выход. Поэтому отловленные беспозвоночные вынуждены двигаться к свету по внутренним плоскостям и складкам пакета, в результате чего скапливаются в его верхних углах, вдали от входа. Для сохранения мелких насекомых, способных пострадать от более крупных, внутрь контейнера-накопителя целесообразно поместить несколько сложенных друг на друга кусочков картона размерами 100´100 мм. В случае установки ловушки в незащищенном от дождя месте необходимо в нижней части пакета (1) проколоть несколько очень мелких отверстий (менее 0,5 мм), чтобы дождевая вода не скапливалась внутри пакета и не портила сборы. При сильном ветре конструкцию ловушки необходимо дополнить грузом, помещенным внутри пакета (обрезок доски и т.п.). Для извлечения собранного материала достаточно перевернуть контейнер-накопитель, вывернуть направляющие плоскости наружу, удалить распорку (3) и высыпать беспозвоночных.

96. Светоловушка с сепаратором (Цуриков, Цуриков, 2001)

Рисунок 192. Светоловушка с сепаратором (объяснение в тексте)

Светоловушка с сепаратором (см. рис. 192, А) изготавливается из двухлитровой пластиковой бутылки, которую следует разрезать поперек в верхней четверти, как показано на рис. 192, Б. Затем в полученный сосуд (1) нужно вставить воронку (2) (верхняя часть пластиковой бутылки) узким концом внутрь. Крепление воронки (2) с сосудом (1) производится при помощи проволоки (3) с диаметром сечения 1-2 мм, для чего необходимо раскалить на огне проволоку (3) и прожечь отверстие сквозь стенки сосуда и воронки, параллельно плоскости верхних краев конструкции в 10 мм от края (см. рис. 192, Б). Внутрь сосуда помещается вставка (см. рис. 192, В), состоящая из двух горизонтальных пластиковых перегородок (4 и 5), разделяющих внутренний объем сосуда на три равные части. Края перегородок должны иметь боковые стенки высотой 5-10 мм, для того, чтобы беспозвоночные не скапливались у места соприкосновения перегородок (4 и 5) с внутренней поверхностью сосуда (1) и при извлечении перегородок не были бы раздавлены. В верхней перегородке (4) необходимо проделать несколько отверстий диаметром 4 мм, а в нижней (5) - 2 мм. Обе перегородки нужно скрепить в центре стержнем (6), изготовленным из алюминиевой проволоки с диаметром сечения 2-3 мм. Стержень (6) предназначен как для извлечения вставки во время осмотра ловушки, так и для фиксации перегородок (4 и 5) на определенном расстоянии друг от друга. Отверстия в перегородках (4 и 5) служат для разделения насекомых по величине (сепарирования): крупные виды находятся в верхней части сосуда, средних размеров проникают в среднюю часть, а самые мелкие доходят до дна и там концентрируются. На дно сосуда (1) и в каждый из его отделов необходимо поместить сложенные <гармошкой> полоски бумаги или картона, в складках которых мелкие насекомые могут укрываться от хищников. Описанную ловушку необходимо установить под источником света. Для повышения эффективности сборов конструкцию светоловушки можно дополнить большой воронкой (7), узкое отверстие которой нужно совместить с верхним краем сосуда (1) (см. рис. 192, Г).

XVI. Метод отлова жуков, садящихся на стены дома

97. Метод отлова жуков, садящихся на стены дома (ориг.)

Учеты жесткокрылых, садящихся на стены дома, расположенного на территории усадьбы заповедника <Галичья гора>, проводили ежедневно в определенное время дня (2-3 раза в день) при помощи емкости в форме параллелепипеда. Для отлова сидящего на стене жука достаточно было приставить ёмкость к стене под этим насекомым и сдвинуть её вверх, что приводило к попаданию жука в емкость. Для активных жесткокрылых (Malachiidae, Cantaridae и др.) применялся сачок с пружинами (Цуриков, Цуриков, 2001а). Площадь исследуемой поверхности стен дома составляла 55 м². Стены были обращены к северу, востоку и югу и имели желтовато-розовую окраску, варьирующую между B1 и D1 по шкале цветов, применяемых при описании биологических объектов (Moser, 1967).

XVII. Методы исследования мигрирующих по воздуху жуков

98. Портативная ловушка палаточного типа (Голуб и др., 2012)

Рисунок 193. Портативная ловушка палаточного типа (объяснение в тексте)

Портативная ловушка палаточного типа предназначена для отлова мигрирующих по воздуху насекомых, причем она эффективна при любых направлениях миграции. Ловушка (см. рис. 193, А, Б) состоит из нижней трехгранной воронки (1), системы направляющих плоскостей (2), верхней трехгранной воронки (3), пакета-накопителя (4), устройства для подвешивания ловушки (5), и мешка (6) для сбора насекомых. Воронка (1) прикрепляется к нижним углам системы направляющих плоскостей (2), изготовленной из полиэтиленовой пленки (размеры см. на рис. 193, В) при помощи термического сплавления по линиям, отмеченным пунктиром на двух фигурах (7 и 8). Верхние края системы направляющих плоскостей (2) крепятся при помощи термического сплавления изнутри к воронке (3) (размеры и линии сплавления воронок (1) и (2) см. на рис. 193, Г). В верхнем углу воронки (3) имеется отверстие, в которое вставляется прозрачная пластиковая трубка (9) длиной 40 мм и диаметром 30 мм, после чего она прочно и герметично крепится к краям отверстия воронки. К трубке прикрепляется съемный пакет-накопитель (4). Для изготовления пакета-накопителя необходимо взять кусок полиэтиленовой пленки размерами 170×200 мм, сложить его вдвое и, проложив сверху прозрачный неплавкий материал, нужно скрепить оба слоя по линиям (см. рис. 193, Д) при помощи термического сплавления. Далее нужно произвести разрезы по внешним краям линий сплавления, после чего необходимо узкий край полученной конструкции завернуть внутрь и расправить, чтобы получился направленный узким концом внутрь конус. В пакет можно поместить вставку (11), назначение которой - сохранение внутреннего объема. Вершинный край пакета-накопителя складывается вдвое и фиксируется скрепкой (12) произвольной конструкции. Крепление пакета-накопителя с воронкой проще всего осуществлять при помощи энтомологической булавки. Для этого в 15-20 мм от узкого края горловины воронки (3) проделываются (параллельно плоскости края) 2 отверстия диаметром 2 мм. Далее съемный пакет надевается на трубку и прокалывается булавкой на уровне обоих отверстий. Такое крепление даже во время сильного ветра, не позволяет пакету смещаться, и сохраняет собранный материал. К узкому концу конуса (1), имеющему отверстие диаметром около 40 мм, необходимо скотчем прикрепить мешок (6) изготовленный из мельничного газа. Портативная ловушка палаточного типа устанавливается следующим образом. Для подвешивания к веткам деревьев и т.п. в конструкции предусмотрено устройство (5), изготовленное из стальной проволоки с диаметром сечения 3 мм, которое необходимо пришить капроновой нитью к трубке (9). Принцип действия портативной ловушки палаточного типа заключается в следующем. Мигрирующие насекомые, сталкиваясь с системой направляющих плоскостей (2), падают вниз и попадают в мешок (6) или двигаются вверх и попадают в пакет-накопитель (4).

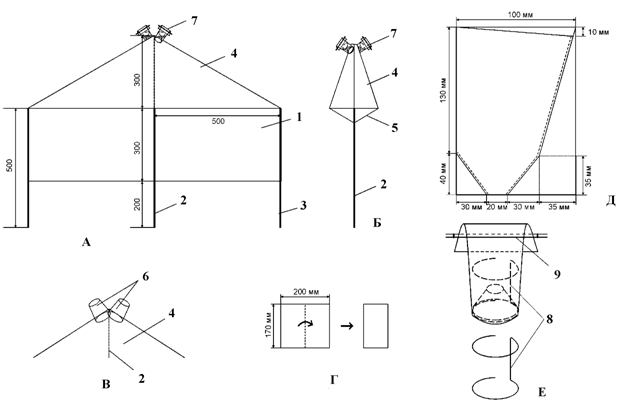

99. Флюгерная ловушка для насекомых (Цуриков, 2004б)

Рисунок 194. Флюгерная ловушка для насекомых (объяснение в тексте)

Флюгерная ловушка для насекомых предназначена для мониторингового сбора летающих насекомых. Ловушка (см. рис. 194, А, Б) состоит из каркаса (1) изготовленного из стальной проволоки с диаметром сечения 3 мм, металлического стержня (2) длиной 1,5 м и диаметром сечения 8 мм, металлической трубки (3) длиной 300 мм и внутренним диаметром 9 мм, куска полиэтиленовой пленки (4), мешка (5) изготовленного из сетки с ячейками 2 мм. Форма и размеры каркаса (1) показаны на рисунке. Каркас (1) необходимо обтянуть полиэтиленовой пленкой (4) так, чтобы образовалась узкая концевая трубка диаметром 10 мм. К обручу каркаса (1) необходимо прикрепить стержень (2), после чего в почву на исследуемом участке следует вкопать трубку (3) на 250 мм погрузив ее в почву, предварительно подложив под нижний конец этой трубки гладкий предмет (например, обломок кирпича). В трубку (3) нужно вставить стержень (2), что позволяет ловушке проворачиваться вокруг своей оси, что в совокупности с формой каркаса обеспечивает постоянное направление верхней части ловушки вдоль направления ветра. К узкой концевой трубке из полиэтиленовой пленки (4) при помощи скотча нужно прикрепить мешок (5). Ловушка работает следующим образом. Летающие насекомые, гонимые ветром попадают внутрь каркаса (1), скользят по его внутренней поверхности и скапливаются в мешке (5) (см. рис. 194, В). Выбраться из западни они не могут из-за узкой трубки, находящейся в центре мешка (насекомые постоянно держатся у стенок мешка).

100. Методика отлова жесткокрылых в периоды весенних расселительных миграций (Цуриков, Цуриков, 2001)

После установления теплой погоды у ряда видов насекомых начинаются расселительные миграции. В течение дня можно наблюдать в воздухе полет множества мелких жуков, мух и перепончатокрылых. Следует отметить, что первая волна массовых миграций насекомых по воздуху происходит в середине дня, во время наиболее теплого периода, однако по мере повышения дневной температуры воздуха в последующие дни, время пика миграции начинает постепенно сдвигаться к вечеру. При помощи воздушных сачков появляется возможность для сбора интересных видов, которые бывают доступными для исследователей только в этот период, так как после нахождения удобных для дальнейшего развития мест надежно прячутся. Таким образом, можно собрать ряд видов жуков-короедов, большую часть жизни проводящих под корой деревьев.

101. Методика отлова мелких летающих жуков (Голуб и др., 2012)

Рисунок 195. Схема расположения исследователя во время отлова мелких летающих жуков

Отличные результаты дают сборы жесткокрылых перед заходом солнца с мая по август. В этот период ряд видов из многих семейств, в том числе Ipidae, Latridiidae, Staphilinidae совершают расселительные миграции по воздуху. Необходимо выбрать место рядом с деревянными постройками, на опушках, у берегов рек и т.п., там, где наблюдаются максимальные миграции жуков. Необходимо, также, чтобы в этом месте было видно закат солнца. В таком месте следует установить заграждение, изготовленное из темной ткани, размерами 2×1,5 м (можно попробовать и другие размеры), которая прикреплена к 2 шестам (см. рис. 195). Исследователь должен стоять в 4-5 м от заграждения и смотреть в сторону заката. В этом случае, даже самые маленькие жуки (и другие насекомые) очень хорошо видны на фоне темного заграждения, т.к. лучи заходящего солнца создают ореол вокруг летающих насекомых. Отлавливать жуков следует воздушным сачком. Начинать сбор насекомых наиболее предпочтительно за 1 час до заката.

102. Портативная оконная ловушка (Цуриков, Цуриков, 2001)

Рисунок 196. Портативная оконная ловушка (объяснение в тексте)

Портативная оконная ловушка (см. рис. 196, А и Б) состоит из стекла (1) пятиугольной формы, верхнего (2) и нижнего (3) конусов, изготовленных из полиэтиленовой пленки, пакета-накопителя (4) и сосуда (5) для сбора беспозвоночных. Стекло (1) необходимо перевязать капроновой нитью или проволокой с диаметром сечения 1-2 мм. Полученная обвязка (6) (см. рис. 196, Б) необходима для прикрепления стекла к конусам (2 и 3). С целью придания жесткости и формы к широким краям конусов (2 и 3) необходимо прикрепить кольцо из алюминиевой проволоки с диаметром сечения 2 мм. Удобнее всего это проделать при помощи термического сплавления, загнув и заплавив края конусов, так чтобы проволочное кольцо оказалось внутри канта широкого края конусов. К узкому концу конуса (2) необходимо герметично приклеить прозрачную пластиковую трубку длиной 40 мм и диаметром 20-30 мм, к которой будет крепиться съемный пакет-накопитель (4). Изготовление пакета-накопителя (4) подробно описано ранее (см. "Ловушка для изучения миграций хортобионтов"). Конусы (2 и 3) крепятся своей широкой частью с проволочным кольцом к обвязке (6) при помощи капроновых нитей. Узкий конец конуса (3) имеет отверстие диаметром около 90 мм, в которое на глубину 20 мм снизу вставляется пластиковый сосуд для сбора беспозвоночных (5), изготовление которого подробно описано ранее (см. "Светоловушка с сепаратором"). Для установки портативной оконной ловушки конструкцию необходимо дополнить капроновой нитью (7), прикрепленной к краям конуса (2), так, чтобы с ее помощью можно было подвешивать ловушку в местах исследования. Универсальным приспособлением для установки ловушки может служить металлический стержень (8) длиной около 1,5 м и диаметром сечения 8 - 10 мм, один конец которого заострен, а на противоположном - имеется крюк для подвешивания ловушки. Погружая стержень (8) острым концом в почву под углом около 80° по отношению к горизонтальной поверхности, можно оперативно устанавливать ловушку. Таким образом, мигрирующие по воздуху насекомые, сталкиваясь со стеклом (1), либо падают вниз и попадают в сосуд (5), либо ползут по стеклу вверх, переходят вначале на внутреннюю поверхность конуса (2), далее через трубку попадают в пакет-накопитель (4).

103. Устройство для всасывания мелких летающих в воздухе насекомых (Пат. ь 46147)

Рисунок 197. Устройство для всасывания мелких летающих в воздухе насекомых (объяснение в тексте)

Основу устройства (см. рис. 197) составляет прозрачная пластиковая труба (1) длиной 1 м и более и диаметром 70 мм (в проверенном на практике варианте). Сверху в трубу (1) следует поместить согнутую вдоль полоску жести (2), окрашенную в черный цвет. Крепление трубки (1) и полоски жести (2) производится спицей (3), как показано на рисунке. Снизу к трубе (1) нужно приложить кусочек мельничного газа (4), после чего необходимо прозрачную пластиковую воронку (5), высотой 120-150 мм погрузить в трубу на глубину 10 мм, как показано на рисунке. В узкое отверстие описанной воронки целесообразно поместить пластиковую прозрачную трубочку (6) длиной 70 мм и диаметром 25 мм (в проверенном варианте) так, чтобы ее нижний конец слегка выступал наружу. Полученную конструкцию следует подвешивать на ветки деревьев или специально установленные шесты при помощи крюка (7), изготовленного из проволоки диаметром 3 мм. Описанное устройство предназначено для всасывания мелких насекомых, в частности Ptiliidae, летающие над кучами навоза. Его принцип действия заключается в следующем. При попадании солнечных лучей на полоску жести (2) последняя нагревается и создает восходящий поток воздуха, благодаря чему в трубочке (6) образуется мощная засасывающая струя воздуха. Таким образом, все объекты, находящиеся в воздухе вблизи трубочки (6) попадают внутрь воронки (5). При этом не требуются затраты энергии.

XVIII. Ловушка для мелких беспозвоночных-мирмекобионтов

104. Ловушка для мелких беспозвоночных-мирмекофилов (Голуб и др., 2012)

Рисунок 198. Ловушка для мелких беспозвоночных-мирмекофилов (объяснение в тексте)

Ловушка для мелких беспозвоночных-мирмекофилов предназначена для исследования энтомофауны симбионтов муравьев. Ловушка состоит из трубки (1) диаметром 25 мм, изготовленной из металлической сетки с ячейками 1,5 мм, заостренного наконечника (2), сосуда (3) для сбора беспозвоночных и деревянного стержня (4) диаметром 24 мм. У одной из вершин трубки (1) (в 20 мм от края) необходимо сделать прямоугольную вырезку для установки сосуда (3), представляющего собой стеклянный сосуд высотой 55 мм и внешним диаметром 23 мм (<пенициллиновый пузырек>). С противоположной от вырезки стороны необходимо просверлить отверстие диаметром 4 мм для выталкивания сосуда (3) при выборке материала. В край трубки (1) (со стороны вырезки) на глубину 20 мм необходимо вставить и скрепить заклепками наконечник (2), представляющий собой обрезок трубки длиной 70 мм и диаметром 24 мм, край которой нужно сплюснуть, после чего края срезать под углом 45 градусов. Полученный таким образом наконечник (2) следует укрепить, поставив у плоского кончика заклепку. Вершину стержня (4) необходимо погрузить в свободную часть трубки на глубину 50 мм и зафиксировать при помощи гвоздей. Ловушкой нужно пользоваться следующим образом. В муравейник крупных муравьев (например, рыжих лесных) необходимо погрузить ловушку, предварительно поместив в сосуд (3) приманку (сладкую или мясную). При этом, слегка покачивая из стороны в сторону конструкцией легко можно доставить на большую глубину. Крупные муравьи не могут проникнуть сквозь ячейки сетки трубки (1), а мелкие беспозвоночные, живущие совместно с муравьями легко проходят внутрь и скапливаются в сосуде (3).
